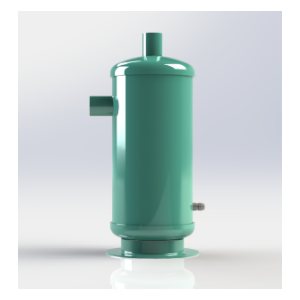

法斯克螺旋式油分 F-6611

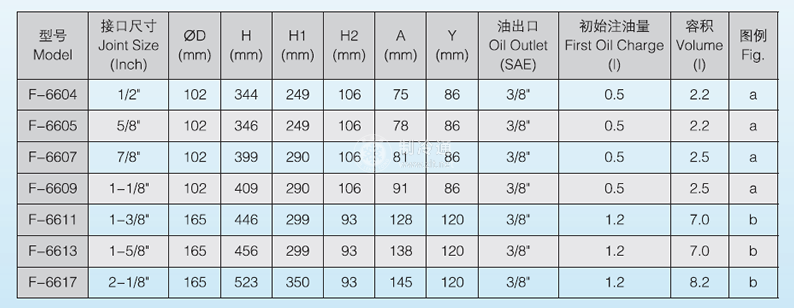

規格：35mm

F-66系列螺旋式油分離器以其離心式分離的特點，可在引起最小壓降的情形下達到非常好的分油效果。F-66系列螺旋式油分離器以其離心式分離的持點，可在引起最小壓降的情形下達到非常好的分油效果。
從壓縮機輸出的帶有縣浮油顆粒的氣態制冷劑進入到油分離器中，帶有縣浮油顆粒的氣態制冷劑與螺旋式導流板相接觸，并且沿導流板旋轉流動。油顆粒在離心力的作用下，被分離到螺旋式導流板的邊緣處和油分離器的桶壁上，存這里被分離出來的油顆粒聚集成較大的油滴流入油分離器底部的油收集區。我們在螺旋式導流板的下部設計了一個碳狀導流置，它可有效的防止被分離出來的油滴再次飛散。導流置下面又設計了一個碟狀反射屏，反射屏的獨持設計使得油收集區域被獨布分隔出來，它可以防止油分離器內流速過高時油收集區域內的油被帶走。
·設計壓力:2.9MPa;
·適用制冷劑:R134a, R22, R407C, R404A, R507A。
