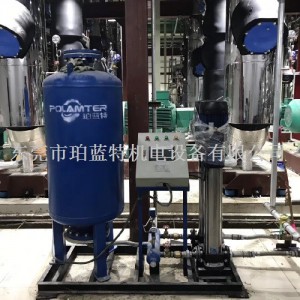

一、設備概述





智能型定壓補水排氣裝置開辟了中央空調壓力維持體系的新紀元，該系列定壓裝置用于任何采暖和制冷系統。該系統能夠保證解決系統中空氣問題，即使是系統任何可能的角落也不會存在氣體。再也不需要昂貴的、分散的機械空氣分離器和繁雜的人工排氣方式了。





可廣泛應用于賓館、高層綜合樓、商住辦公樓、大型商場、娛樂餐飲、化學工業、食品工業、紡織工業、造紙工業等建筑的無塔供水，供熱系統中代 替膨脹水箱，并可同變頻供水系統聯網使用，又可用在采曖供熱系統作為可靠的定壓設備(裝置)。







二、工作原理：



系統采用數學化集成控制，由壓力傳感裝置，重力控制裝置，傳遞系統壓力和罐體水位數學信號控制各單元?jiǎng)幼鳌?/span>



定壓：定壓泵和泄壓閥控制壓力保持變動范圍在±0.2bar之間。通過兩個分離的膨脹管線從常壓流入或流出膨脹水。



排氣：高壓循環水在排氣過程中進入常壓罐進行減壓后氣水分離，析出的氣體經排氣閥排入大氣。



補水：排出氣體和系統管道滴漏等原因所損失的水可以被控制單元實時監控，一旦低于設定值，則自動被水，隔膜罐中水量的多少可由水位傳感器來確定。



排水：系統水因溫度升高導致壓力超高流入基本罐，當基本罐水量超過預定值時，自動排出過多的水量，以保定罐體不受壓。













四、設備特點



















五、使用說明



1、安裝時保持水平。



2、產品出廠前已進行了壓力試驗和氣室充氣工作，用戶不需再進行壓力試驗，現場安裝時也不得隨意拆卸罐體，以防罐體內氣體傷人或影響設備的密封性。



3、機房應有良好的通風條件，室溫（冬季）不低于2℃，室外安裝應考慮防凍措施。



4、若調試人員調試時，發現罐內需充氣，應嚴格按下述操作程序進行。



1）氣壓水罐的調試程序，應本著先充水后充氮的原則進行。充水時可利用城市給水系統充水。充水時將排氣閥打開，當水室空氣排凈后即停止充水，關閉排氣閥，開始充氣。



2）充氣時先將電接點壓力表上、下指針轉至需要的zui高壓力和zui低壓力位置上，然后打開充氣嘴進行充氣，當氣壓充氣壓力達到zui高壓力值時，充氣完畢，關閉充氣嘴。
