壓力導閥+溫度導閥十主閥

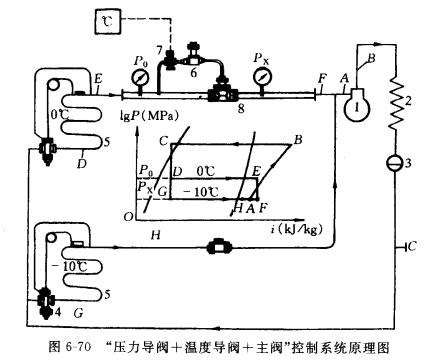

圖6-70就是這種控制方式。主要是控制被冷卻介質的溫度,同時也控制蒸發壓力。

溫度導閥的感溫包安在介質中,以介質溫度變化改變溫度導閥的開啟度,從而調整主冰開啟度,同時主閥又受壓力導閥控制,因此可以把蒸發壓力維持在一定范圍內。

電磁閥十壓力導閥十主閥

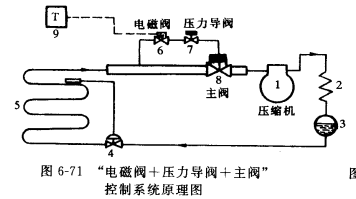

圖6-71為此種控制方式。壓力導閥與主閥工作原理如前所述 ,同時,由于主閥又受電夏效控制,只有因介質溫度使電磁網開啟,主閥才投入工作, 若電磁閥關閉則主閥也關閉。

電磁閥十壓力導閥十溫度導閥十主閥

圖6-72為這種控制方式,工作原理綜合上述內容。

以上的組合形式,有時把導閥與主閥做成一個整體,如“電磁閥十壓力導閥十主閣 "的三個閥做成一個閥 ,則稱之為恒壓電磁主閥。另外還有電動閥與主閥的組合形式等,種類繁多,這里不再一一介紹。
