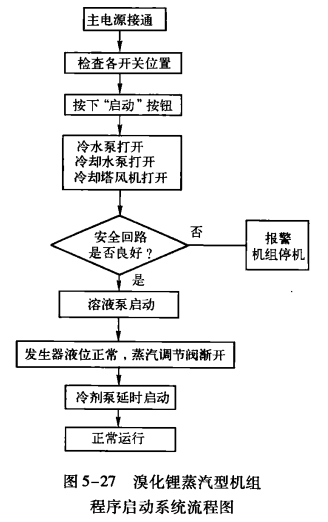

溴化鋰蒸汽型機組程序啟動系統流程圖如圖5-27所示，具體步驟如下。

1、連通主電源開關，接通機組及系統的電源。

2檢查各開關位置，將各開關置于相應的位置。例如，控制方式置于“自動/手動”，啟動方式置于“直控/遙控”等，隨后打開蒸汽供給閥。

3、發出指令的啟動機組，運轉指示燈亮(該指令可由現場操作人員按鍵發出，也可由集中控制系統通過遙控方式操作)。

4、啟動冷媒水泵及冷卻水泵，安裝在冷媒水管道與冷卻水管道上的流量控制器動作。若流量在正常范圍內，機組轉入下一步啟動程序。同時，安裝在冷卻水進口管道上的溫度控制器動作。當冷卻水溫度低于低溫設定溫度時發出指令，調節冷卻水流量，以防止機組結晶。當冷卻水溫度高于設定溫度時，啟動冷卻塔風機，進行冷卻降溫。

5、設置的安全保護裝置投入工作，對機組及系統的狀態進行檢測，確保機組安全進入啟動狀態。如果發生故障，機組停止啟動，處于自鎖狀態。

6、啟動溶液泵，使發生器液位處于正常位置。

7、以溶液泵的啟動時間為依據，延遲若干分鐘，待發生器液位處于正常位置時，按規定程序慢慢開啟蒸汽調節閥。

8、啟動冷劑泵。冷劑泵的啟動控制常用如下幾種方式:

①以溶液泵的啟動時間為依據，延遲若干分鐘后啟動。

②以發生器出口處濃溶液的溫度為依據，到達一定值后啟動。

③由蒸發器上安裝的液位控制器發出信號，當液位達到一定高度后自動啟動冷劑泵。冷劑泵啟動后，機組進入制冷狀態。

需要指出的是，溴化鋰機組的啟動過程有一定的時間性，要經過若干時間才能達到滿負荷狀態。
