溫度控制器(一種雙位調節器)

   2019-11-19 小白109
核心提示:溫度控制器主彈簧的拉力決定了溫度控制器的溫度值,主彈筑所調節的溫度值得高低,由與彈簧聯動的指針來表示。可以通過轉動調節螺桿,改變主彈簧的拉力,從而改變溫度控制器控制的溫度值。幅差彈簧決定了溫度控制器控制溫度的上下限范圍,幅差彈簧的彈力愈大,即控制器的控制溫度的控制范圍就大。通過旋轉差動器的旋鈕可改變幅差彈簧的預緊力,即可改變控制溫度的上下限范圍。

 溫度控制器是一種雙位調節器,又稱溫度繼電器或溫度自動開關。

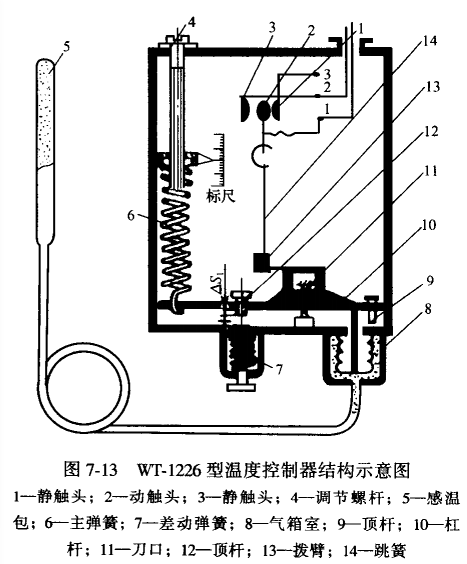

溫度控制器是根據被調溫度參數及其波動范圍的變化,使觸點接通或斷開,從而對壓縮機的電機或電磁閥進行控制。溫度控制器通常用壓力式感溫元件將溫度參數轉變為壓力參數,然后借助于波紋管的伸長或縮短產生機械力以此來推動觸點通與斷。圖7-13所示為WT-1226型溫度控制器結構示意圖。其感溫機構感溫包、毛細管和波紋管組成,根據控制溫度的范圍不同,內充注不同的易揮發性工質(如乙醚、丙酮、氟利昂等)。溫度控制器上有兩個靜觸點1、3,一個動觸點2,分別與接線柱1、2、3連接,接線柱12為控制回路,與冷庫供液閥或壓縮機電機控制電路配合使用;接線柱1一3為指示燈回路(未接)。當溫度在給定控制溫度范圍時,觸點2、3斷開,控制電路不通,供液電磁閥關閉,此時,控制器的螺釘11的調節間隙△s1>0。當感溫包感受的溫度升高時,易揮發性工質的壓力也升高,波紋管的推力增大,波紋管的頂力矩大于主彈簧拉力矩,克服主彈簧的拉力,杠桿逆時針轉動,使△s1逐步減少直到為零,此時,觸點1與2接觸。如果溫度繼續上升,幅差彈簧參與工作,產生一個順時針方向的力矩,此時,杠桿不但克服主彈簧的拉力,而且還要克服幅差彈簧的彈力而繼續轉動。當溫度升高到其控制溫度上限時,杠桿通過撥臂,跳簧片使動觸點2從靜觸1跳至靜觸點3,控制回路被接通,供液電磁閥開啟或壓縮機通電,相反,當感受的溫度下降后,杠桿即作順時針方向轉動,至溫度降到控制溫度下限時,動觸點2從靜觸點3跳回靜觸點1,控制回路斷電,供液電磁閥關閉。


溫度控制器主彈簧的拉力決定了溫度控制器的溫度值,主彈筑所調節的溫度值得高低,由與彈簧聯動的指針來表示。可以通過轉動調節螺桿,改變主彈簧的拉力,從而改變溫度控制器控制的溫度值。幅差彈簧決定了溫度控制器控制溫度的上下限范圍,幅差彈簧的彈力愈大,即控制器的控制溫度的控制范圍就大。通過旋轉差動器的旋鈕可改變幅差彈簧的預緊力,即可改變控制溫度的上下限范圍。
