電容式傳感器的測量電路

電容式傳感器中電容值以及電容變化值都十分小,這樣微小的電容量 還不能直前的顯示儀表所顯示，也很難為記錄儀所接受,不便于傳輸。必須借助于測量電微小電容增量 ,并將其轉換成與其成單值函數關系的電壓、電流或者頻率。電容轉換電路有調頻電路 、運算放大器式電路、二極管雙T型交流電橋,脈沖寬度調制電路等。

調頻測量電路

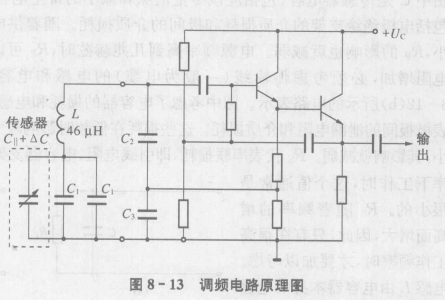

調頻測量電路的原理圖如圖8- 13所示,它把電容式傳感器作為振蘿器諧振回路的一部分。當輸入量導致電容量發生變化時,振功器的振劃頻率就發生變化。雖然可將頻率作為測量系統的輸出量 ,用以判斷被測非電基的大小,但此時系統是非線性的，不易校正,因此加入鑒頻器，將頻率的變化轉換為振幅的變化，經過放大就可以用一起指示或記錄下來。

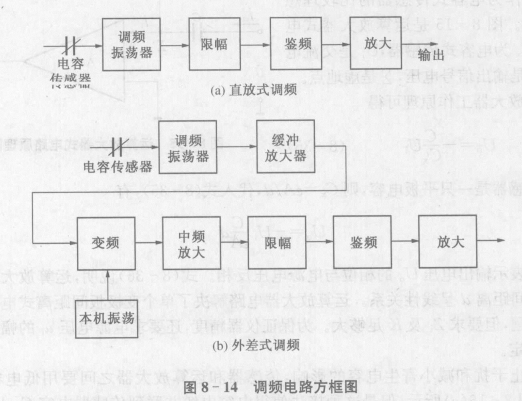

調頻接收系統可以分為直放式調頻和外差式調頻兩種類型。外差式調頻線路比較復條,但是選擇性高,特性穩定,抗干擾性能優于直放式調頻。圖8-14分別為直放式調頻和外差式調頻。

用調頻系統作為電容式傳感器的測量電路,具有以下特點:①抗外來于擾能力強;②特性穩定;③能取得高電平的直流信號(伏特數量級)。
