大冷凍室電冰箱的特點：

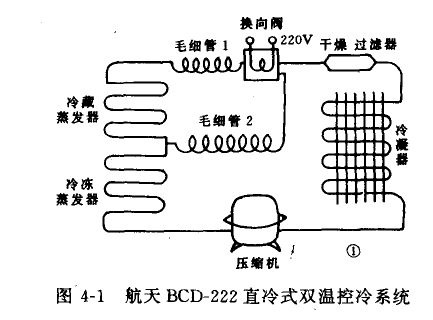

如圖4-1所示,航天BCD-222直冷式雙溫控制冷系統。它的主要特點是采用兩只溫控器,分別控制冷藏室和冷凍室的溫度。用一只電磁閥,負責切換對兩室的供液通道,管路中有兩根毛細管,分別對進入兩室蒸發器的高溫高壓液體進行降壓節流。

冷藏室溫控器除控制冷藏室溫度外,同時控制著電磁閥的工作狀態,即當冷藏室達到設定溫度時,便切斷壓縮機的供電線路,使電磁閣通電吸合，這時制冷劑僅通過毛細管2而進入冷凍室蒸發器。當冷藏室溫度上升到開點溫度時,溫控器又接通壓縮機供電線路,使電磁閥失電斷開,此時,制冷劑的循環通道變換為:毛細管1—冷藏室蒸發器—冷凍室蒸發器一壓縮機。

大冷凍室的電冰箱制冷系統檢漏：

冷凍室制冷系統包括主蒸發器、冷凝器、壓縮機等。冰箱背面檢修口焊開的低壓管、毛細管、接部分鋼管焊死低壓管，毛細管。壓縮機修理用低壓端接口,焊接5mmX300mm銅管,另一端接三通修理閥(帶23.52N壓力表),如氮氣加入系統保壓,冷凍室蒸發器、外露部分壓縮機冷凝器、過濾器、毛細管2、電磁換向閥部分、毛細管1系統不泄漏說明氣保壓正常，如氨氣泄漏需及時焊接更換。

此冰箱經方法1氮氣保壓有泄漏,用分段檢查方法2氮氣保壓也泄漏,說明冷凝蒸發器片泄漏。方法3氮氣保壓不泄漏,此段保壓系統正常。由于冷藏蒸發器片泄漏,拆開背面換蒸發器片比較麻煩,又影響冰箱美觀,針對這種情況,采取冷藏室內附蒸發器片的方法，不影響使用,外觀美觀。

新冷藏蒸發器片連接低壓管,毛細管經氮氣吹除雜質和水分處理。冷凍蒸發器到冷凝器換向閥等處用氮氣吹除雜物和水分處理。冰箱背面低壓管,毛細管焊接后,氮氣打壓117.6N保壓48h,抽真空后加R-12,冰箱制冷正常。
