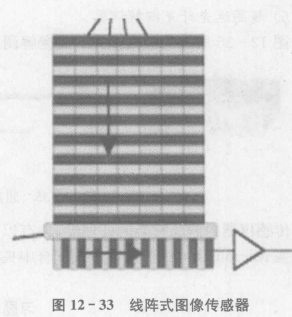

圖12-33所示為線陣式圖像傳感器,全幀架構的像素既將光轉換為電荷,又起到面讀出(ReadoutAreas)電路的作用。所有的CCD傳感器都同時具備大量光敏感點位(像素)和讀出機構,前者將和人射的光子轉換為電荷,而后者將每個點位的電荷以一定的順序輸送到一個輸出放大器中,轉移到傳感器外。人們開發出多種設計,它們往往突出某些方面的性能,而相應犧牲其他一些方面的性能，因此,有些圖像傳感器的架構更適合于機器視覺,而其他的一些則更適用于從天文到業余或者職業數碼攝影等多項應用。

機器視覺所采用的體系架構包括線陣式、線間轉移、全幀和幀傳輸式等多種傳感器類型。一個線陣式圖像傳感器(逐線掃描)包含一條或者多條像素直線陣列。每個陣列與至少一個讀出裝置及放大器耦合。線陣圖像傳感器適用于那些要對連續制造的產品(如傳送帶上的PC板,未來的印刷塑性電路板以及其他薄型卷狀的產品,如雜志、印刷布或紙幣)進行成像的機器視覺應用。總而言之,線陣式傳感器總體結構簡單,適用于對扁平,快速移動的物體的成像，但在需要捕獲三維物體圖像的應用中它們往往無法與面積型傳感器相競爭。
