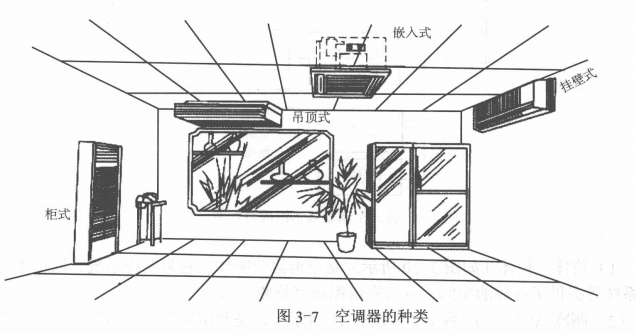

目前空調器的種類很多，除了窗式外還有一些圖3-7所示，它們的主要組成、工作原理與電冰箱基本相同?？照{(diào)器分整體式和分體式兩大類，其基本組成有箱體、制冷系統、通風系統、電器控制系統和輔助器件等五大部分。

整體式空調器的基本組成

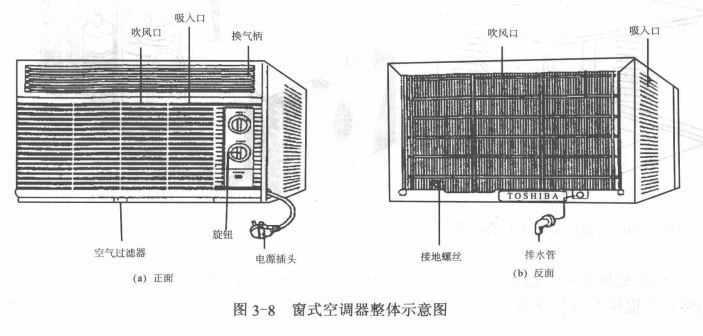

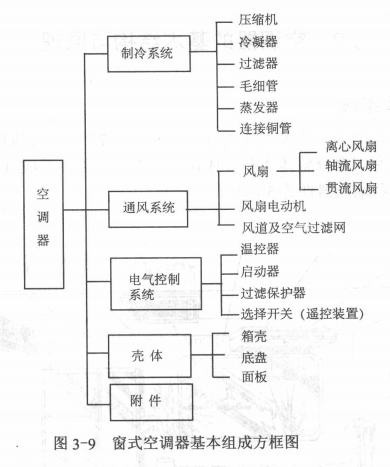

圖3-8為整體式（窗式）空調器的示意圖，窗式空調器的組成方框圖，如圖3-9所示。

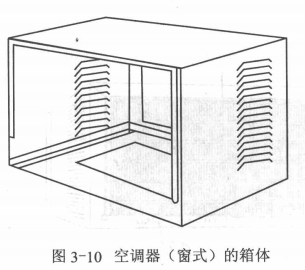

①箱體   箱體（如圖3-10所示）是空調器的軀體，它為制冷系統、通風系統、電氣控制系統等提供了存放的空間，分為室內側和室外側兩部分。

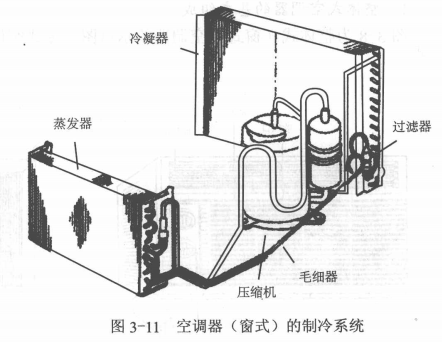

②制冷系統    制冷系統（如圖3-11所示），是利用制冷劑在循環過程中的吸熱和放熱作用，將室內的熱量轉移到室外介質（空氣）中去，使室內溫度降低，達到調節溫度的目的。

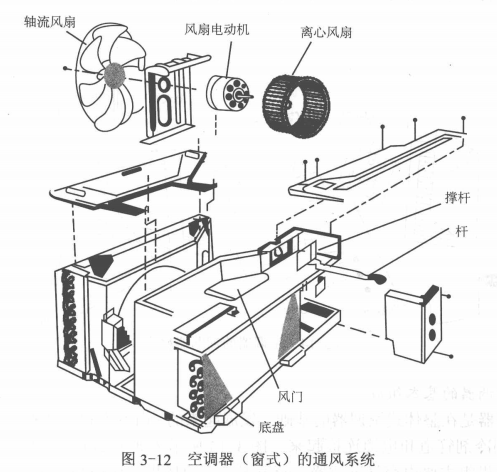

③通風系統   通風系統（如圖3-12所示），是制冷系統中熱交換（蒸發器與冷凝器）的裝置，提供空氣熱交換條件以達到調節空氣氣流的目的。

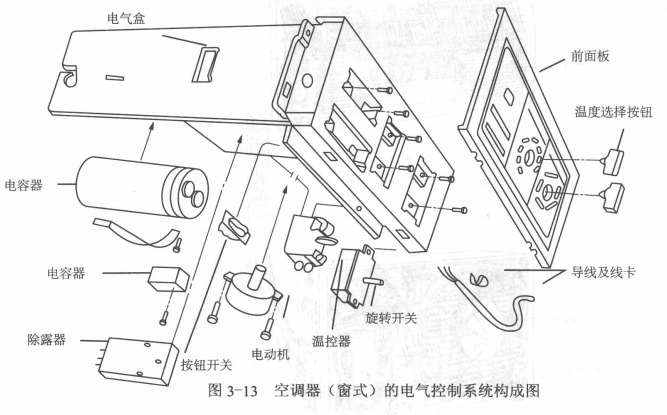

④電氣控制系統   電氣控制系統（如圖3-13所示），是用于保證制冷系統、通風系統按照不同的使用要求自動而安全將室內溫度控制在一定范圍內。

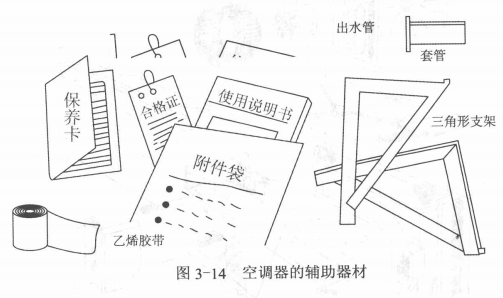

⑤輔助器材   輔助器材如圖3-14所示，是為了完善和適應空調不同要求而設置的設備。
