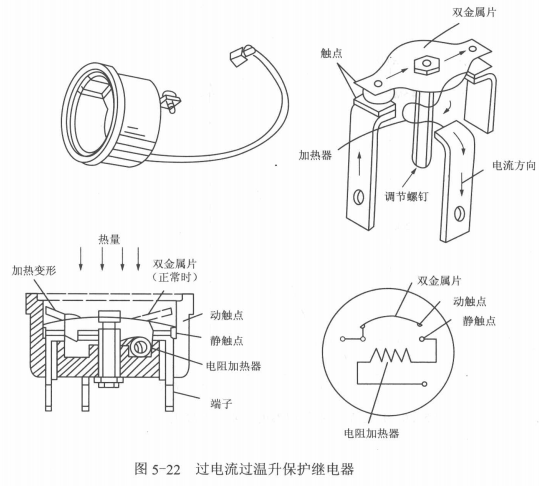

1)過電流過溫升保護繼電器（又稱熱保護器）結構特點，目前電冰箱、空調器壓縮機中使用最多的是一種碟形保護器，具有過電流及過熱保護雙重功能。它安裝在壓縮機接線盒內，開口緊貼在壓縮機外殼上，能直接感受到機殼溫度，其外形、內部結構如圖5-22所示。

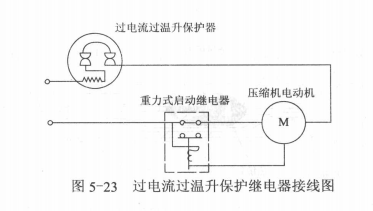

2) 過電流過溫升保護繼電器的工作原理”當電源電壓過低、制冷系統勝堵、制冷劑過多或壓縮機繞組短路、漏電而導致電流過大時，電熱絲發熱量增大，碟形雙金屬片受熱向上彎曲翻轉 ,其觸點斷開將電源切斷,以達到保護壓縮機的目的。同樣,當壓縮機運轉時間過 長、負荷過大而導致壓縮機機殼溫度過高時，雙金屬片也會受熱彎曲變形而切斷電源， 起到保護作用。而斷電后機殼溫度下降，雙金屬片冷卻復位，觸點閉合將電源接通，壓縮機重新啟動運轉。它的基本接線如圖5-23所示。
