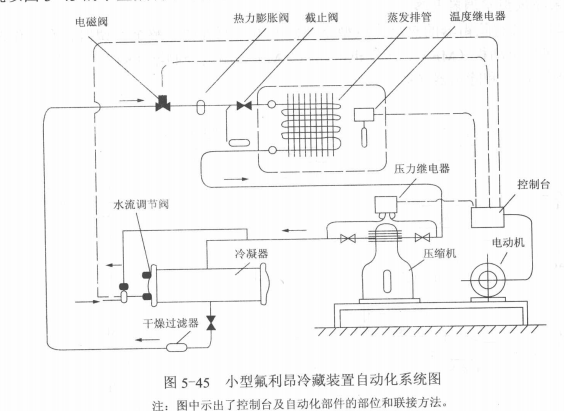

中小型冷庫的控制電路，一般包括壓縮機電動機的起動控制及各種《如欠壓、短路、過載等)保護環節 ,供液量和冷卻水的自動調節 ,冷藏室的溫度自動控制及工作壓力的自動保護?，F(xiàn)以圖5-45的小型氟利昂冷藏裝置自動化系統組成的情況，作一簡單介紹。

自動控制臺對電動機實行起動及保護控制，它的基本電路與以前介紹的相同，包括啟動和停車按鈕，熔斷器的短路保護，熱繼電器的過載保護，以及工作狀態的指示燈等。冷庫的溫度自動控制是由溫度繼電器控制。溫度控制繼電器的感溫包放置在冷藏庫的中間，并調節好上下溫度范圍。當庫溫上升到額定值時，溫度繼電器觸點動作，將壓縮電動機的主電路接通，壓縮機運行制冷，庫溫隨之下降。當庫溫達到下限時，主電路即被切斷，電動機停止運行，庫溫又開始回升，從而自動控制庫溫在一定范圍內。

為防止壓縮機在排氣壓力過高和吸氣壓力過低情況下運行，該系統裝有壓力繼電器，當出現上述情況時，繼電器觸點動作切斷電動機電路，壓縮機立即停止運行。系統中的熱力膨脹閥是用來實現自動調節進入蒸發排管的供液量。熱力膨脹閥的供液管還裝有一個電磁閥，它的電路與壓縮機電動機的電路接在一起。當壓縮機停止工作時，電磁閥也關閉，避免了停機后制冷劑繼續進入蒸發器。

系統中的調節閥，能根據冷凝器的熱負荷自動調節進入冷凝器的冷卻水量。冷凝壓力升高時，水量調節閥開大，冷卻水量增大，相反，冷卻水量減少。當冷凝壓力超過調定值，而水量不相適當時，則使電動機停止運行。
