1.電接點水銀溫度計

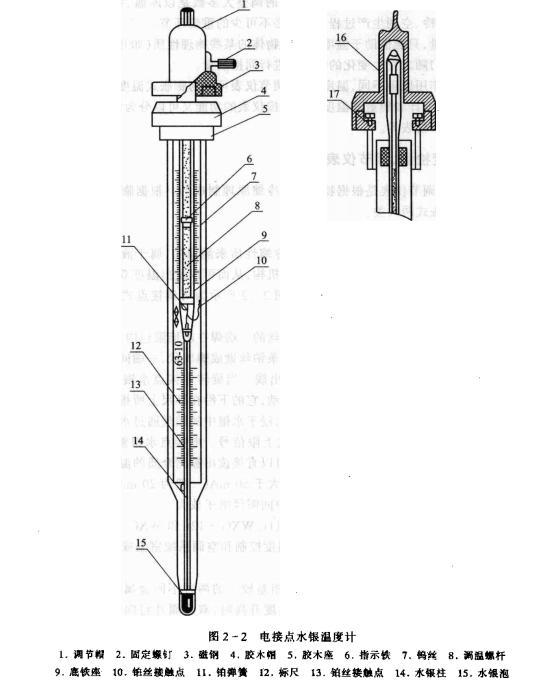

電接點水銀溫度計是利用水銀液體的熱脹冷縮性質來測溫的,屬于液體膨脹式溫度計。這種普通計與普通的水銀溫度計相比,增加了調節機構,從而可以發出溫度雙位調節信號。電接點水銀溫度計有固定接點式和可調接點式兩種。圖2一2所示為可調接點式電接點水銀溫度計結構圖。

電接點水銀溫度計有兩條鉑金屬絲,一條鉑絲的--端焊在玻璃溫包內,使鉑絲浸于溫包的水銀中,另一端燒結在玻璃外殼上作引出線。另一條鉑絲做成螺旋狀,一端同鎢絲一起固定在指示鐵下端,另一端燒結在玻璃外殼上,作鎢絲的引出線。當旋轉電接點水銀溫度計上部的磁鋼套時,指示鐵能隨著在上標尺刻度范圍內做上下移動,它的下沿在標尺上所指出的即為給定值。當被測溫度上升到給定值時,水銀柱面和鎢絲相碰,浸于水銀中的鉑絲通過水銀與鎢絲接通。對于外電路來說,相當于通過水銀觸點發出一個溫度上限信號。電接點水銀溫度計有上、下兩個標尺,上標尺用于指示溫度的給定值,通過下標尺可以直接讀出被測介質的溫度。
