自然通風逆流式冷卻塔的配水——豎井

   2019-12-07 和平5247
核心提示:自然通風逆流式冷卻塔一般用豎井將熱水送到配水高程,用梢式或管式配水系統將水分布到整個塔的斷面上,再用噴頭將水灑向填料。

自然通風逆流式冷卻塔一般用豎井將熱水送到配水高程,用梢式或管式配水系統將水分布到整個塔的斷面上,再用噴頭將水灑向填料。

豎井為一個豎立的井筒,底部與循環水壓力管道連接,頂部為開敞式,熱水經豎井送到配水槽()高程二從壓力管道到豎井,水流流速減低.并經過一個90°的轉彎,容易造成豎井內水面不平穩,并伴有旋渦產生,因而影響進入主水槽水流的均勻性。為了使豎井內水流平穩,可在壓力管道連接豎并的轉彎處,裝設導流設備,在豎井內裝設整流格柵,并限

制通過豎井的水流速度,一般不大于0.5m/s

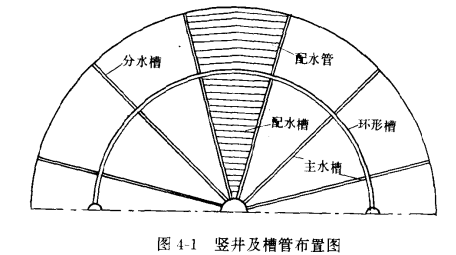

冷卻塔一般設一個豎井。在塔面積大時,由于受水槽長度的限制,需要幾個豎井,如內蒙豐鎮電廠,塔淋水面積3000m2,用三個豎井,布置在間一直線上,中央豎井負擔內圈供水。用槽式配水;另外兩個豎井負擔外圍供水,用管式配水,如圖4-1。

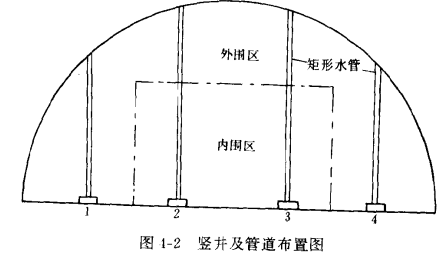

直徑2.2m的循環水管,在進入冷卻塔前分,成三條,一條直徑1.6m的水管通中央豎井,兩條直徑1.1m的水管通兩側豎井。四川江油電廠,冷卻塔淋水面積6500m2。用四個豎井布置成一直線,如4-2所示。

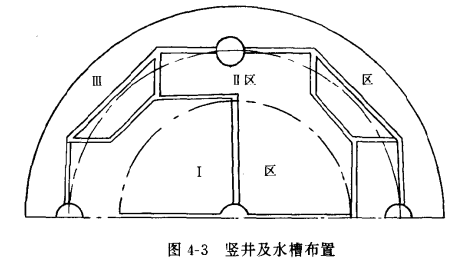

用一條熱水管沿程將水分配到四個豎井,再由豎并分配給內、外圍矩形斷面的水管.中間兩豎井負擔內圍和部分外圍的配水,另外兩豎井負擔外田的配水。在內、外圍矩形水管垂直方向布置配水管,間距1m。四川成都電廠,冷卻塔淋水面積為4500m2,用5個豎井,中央1個,四邊4個,如圖4-3所示



用三條直徑1.4m的供水鋼管分別連接五個豎井。用槽式配水,在平面上分Ⅰ、Ⅱ、Ⅲ三個區。Ⅰ區的配水由中央豎井負擔,沿4個半徑方向接出4條主水槽,每條主水槽左側布置3條與之垂直的分水,在分水槽垂直方向布置配水槽,間距1.25mⅡ、Ⅲ區的配水由其他豎井負擔。四個豎井之問用環形主水槽連接,沿主水槽兩側垂直方向布置配水槽,間距1.25m。

當采用多個豎井時,應使各豎井內水面高程基本一樣。
