6.進塔空氣量的測量

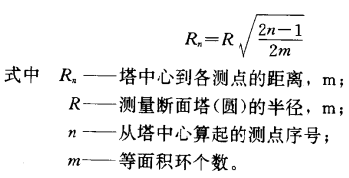

(1)自然通風冷卻塔。自然通風冷卻塔內風速測量可用旋槳式風速儀。測量斷面可布置在塔筒喉部，或逆流式冷卻塔的配水系統以上不低于4m處，測點布置在相互垂直的兩個直徑上，應不受塔內管槽的干擾。測點沿徑向可等距分布或不等距分布，也可按等面積環布置測點，各等面積環的測點與塔中心的距離按下式計算:

(2) 機械通風冷卻塔。機械通風冷卻塔的風量側點可布置在風機吸入側的收縮段喉部斷面，該處氣流速度比較高，約10m/s以上，所以可用畢托管和微壓計測量。測點也可在兩個相互垂直的直徑上按等面積環分布。有時在測量斷面的中心部分，被風機座占據一部分圓面積，所以等面積環的劃分用下面的公式:

當不允許在風機進口斷面測量時，可用熱球風速儀或旋槳式風速儀等在塔的進風口處測量。

7.出塔空氣的干、濕球溫度的測量

出塔空氣的干、濕球溫度的測量位置應和在塔內測量風量的位置相同，以便于加權計算出塔的空氣熱焓。測量?jī)x表可用遙測通風干、濕溫度計或多點電阻溫度計。

8.塔內各部分阻力的測量

阻力測量方法與室內試驗相同，用全壓測頭及微壓計測出全壓差，各測點單獨測量。在機械通風冷卻塔的風機吸入側用畢托管測塔內風量的同時，用畢托管全壓頭測該點全壓，然后計算塔的氣流阻力。

9.塔的藻聲測量

測噪聲用精密聲級計.

測點與塔邊緣的水平距離應等于塔的直徑，距地面高度1. 5m，對圖形塔，周?chē)∪c(diǎn)平均;矩形塔，測點與塔體的水平距離取當量直徑Dd:

風機出口的噪聲測點在風筒出口斜上方，一個出風口直徑處，與水平成45，角.距離大于5m時。取5m。

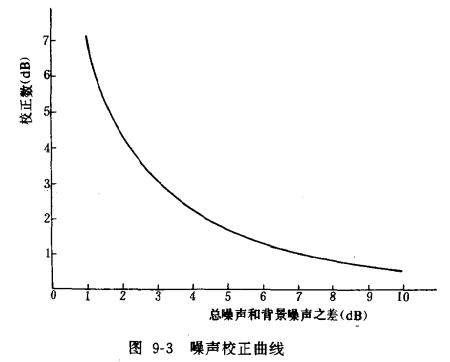

噪聲測量應在塔正常運行時進行，環境盡量保持安靜，當環境噪聲與冷卻塔正常運行的噪聲差不足10dB(A)時，應對塔的噪聲進行校正，校正曲線見圖9-3。冷卻塔的噪聲即為所測到的總噪聲減去校正值。或者參見聲級計的使用說明書。
