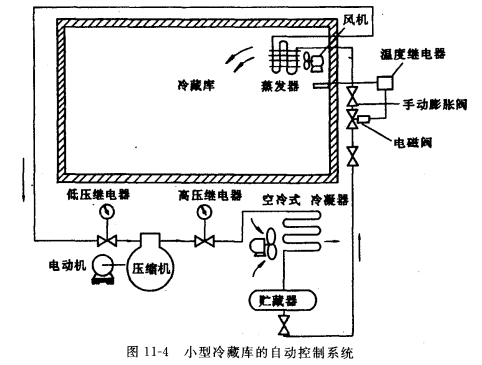

對冷藏庫的溫度進行控制,使庫濕低于規定溫度時,壓縮機停止運轉;而當庫溫高于規定溫度時,壓縮機起動運轉(一般稱為雙位控制),這不僅節省了電力,而且還保證了冷藏貨物的質量。但是,單純采用溫度繼電器控制壓縮機的開停是不行的。因為停機時,液體會繼續進入蒸發器,再起動時又很容易產生液擊及潮車運轉。為此,需要在膨脹閥的入口處加裝電磁閥，如圖11-4所示。
溫度繼電器不直接控制壓縮機的開停,而是控制電磁閥的通斷。當冷藏庫溫下降時,溫度繼電器動作,使電磁閥關閉,停止供液,而蒸發器內的制冷劑繼續蒸發并為壓縮機所吸入,并貯存于冷凝器或貯液器中。當蒸發器壓力逐漸下降至低于低壓壓力繼電器調定值時(壓力繼電器調定值一般控制在9.8kPa左右,低壓壓力繼電器動作,使壓縮機停止工作。庫內溫度再次上升,溫度繼電器動作,電磁閥開啟并供液,液態制冷劑蒸發后通過吸氣管使吸入端壓力上升。與此同時,低壓壓力繼電器內壓力也上升,繼電器動作,接通微動開關,壓縮機重新起動運轉。這種控制方法可以防止液體制冷劑回流至壓縮機內。
