冷凝器是使制冷劑放出熱量變成液體的熱交換裝置。按冷凝器的冷卻方式可分為水冷卻方式和空氣冷卻方式兩類。大型制冷設備一般采用水冷卻方式，小型制冷與空調裝置所用冷凝器都是空氣冷卻方式?？諝饫鋮s方式又分為空氣自然對流冷卻和風扇強制對流冷卻兩種形式?？諝庾匀粚?duì)流冷卻方式的特點是結構簡單，無風機噪聲，不易發生故障;不足之處是傳熱效率較低，一般中小型電冰箱(小于300L)和冷凍箱多采用此種冷卻方式。

風扇強制對流冷卻方式的傳熱效率較高，使用方便，結構緊次，不需要水泵，但風機有一定噪聲。大型電冰箱(大于400L)和小型家用空調器等多采用此種冷卻方式。空氣冷卻方式冷凝器按其形狀結構可分為百葉窗式、鋼絲盤管式、內藏式和翅片盤管式四種類型。

(1)百葉窗式冷凝器：將冷凝盤管緊卡或點焊在沖成百葉窗狀的散熱片上。盤管走向有水平和垂直兩種，如圖3-29所示。盤管與散熱板之間應接觸良好，以利于散熱。當電冰箱工作時，由于壓縮機與冷凝器放熱，在箱背形成上升的氣流，從而形成了空氣的自然對流。

(2)鋼絲盤管式冷凝器：如圖3-30所示，盤管由鍍銅鋼板經卷管機卷制成圓管，再由焊穎機將縫焊好，然后彎制而成。鋼絲盤管式冷凝器又稱邦迪管，盤管兩側均勻地點焊許多鋼絲，然后噴涂成黑色，與百葉窗式相比，鋼絲盤管式冷凝器具有單位面積散熱量大、通風條件好等優點，所以被我國不少電冰箱廠家廣為采用。

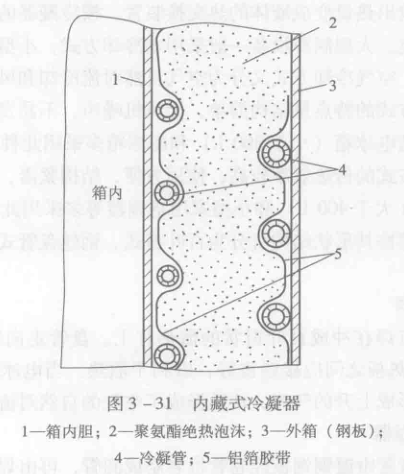

(3) 內藏式冷凝器：內藏式冷凝器又稱為箱壁式冷凝器，其結構如圖3-31所示。它將冷凝盤管擠壓或用鋁膠帶粘接在箱背或兩側薄鋼板的內側，利用電冰箱外殼作散熱板。平背式電冰箱采用的就是內藏式冷凝器，其箱體顯得簡潔、明快，但散熱效果較差，故需適當加長冷凝管道以改善散熱條件。采用內藏式冷凝器后，電冰箱隔熱層厚度也要相應增加。

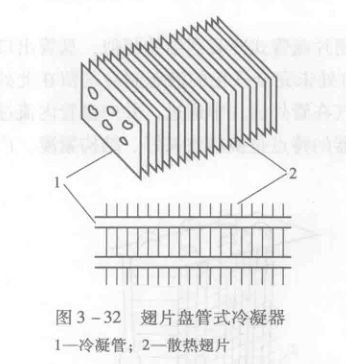

(4)翅片盤管式冷凝器：如圖3-32所示，它利用風扇強制通風，對制冷劑進行冷卻。盤管由鉆管或銅管制成，即將其穿套在一組鋁片或銅片上，經脹管或焊接而成。其結構緊湊，冷卻能力強，適用于功率在200W以上的大型電冰箱或空調器。
