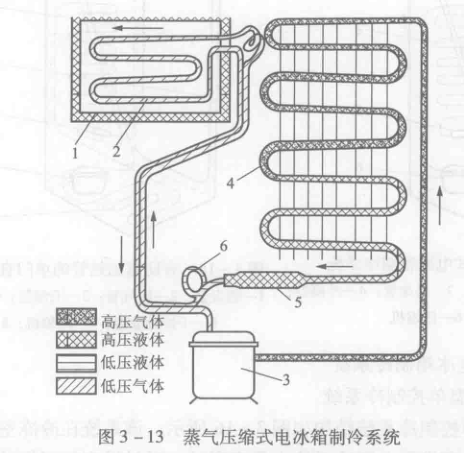

圖3-13所示為蒸汽壓縮式電冰箱制冷系統，其由壓縮機、冷凝器、干燥過濾器、毛細管和蒸發器等部件組成。

  工作原理:制冷壓縮機吸入來自蒸發器的低溫低壓制冷劑氣體，經壓縮后成為高溫高壓的過熱蒸氣，排入冷凝器中并向周圍的空氣散熱而成為高壓過冷液體。高壓過冷液體經干燥過濾器流入毛細管節流降壓后，成為低溫低壓濕蒸氣狀態。進入蒸發器中使之氣化并吸收周圍被冷卻物品的熱量，從而將溫度降低到所需值。氣化后的制冷劑氣體又被壓縮機吸入，至此，完成一個制冷循環。壓縮制冷循環周而復始地進行，保證了制冷過程的連續性。該系統的制冷循環是通過壓縮機對低壓制冷劑氣進行壓縮而實現的，因此，稱其為蒸氣壓縮式制冷系統。實用電冰箱常將毛細管和低壓回氣管纏繞在一起，構成一個比較理想的熱交換器，使得流過毛細管的制冷劑液體進一步降溫，以提高制冷效果和改善壓縮機的運行狀態。
