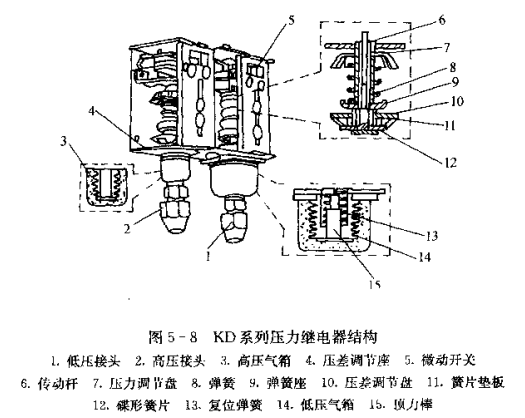

KD系列壓力繼電器也是一種高低壓力繼電器，它的高、低壓各有自己的觸點和電路，實際上是兩個壓力繼電器的組合。如圖5-8所示，使用時，用毛細管分別與制冷壓縮機的排氣腔和吸氣腔連接。其壓力信號通過頂桿作用于彈簧的張力，再通過傳動桿使微動開關的觸點分離或閉合來接通或斷開電源，從而達到控制的目的。

低壓側工作原理:當制冷壓縮機的吸氣壓力高于壓力繼電器低壓給定值時，彈簧的張力小于低壓氣箱的頂力.此時傳動桿向微動開關方向推，將微動開關的按鈕按下，使微動開關觸頭閉合，電源接通。當制冷壓縮機的吸氣壓力低于壓力繼電器的低壓給定值時，彈簧的張力大于低壓氣箱的頂力，此時，傳動桿向低壓氣箱方向推，脫開低壓微動開關的按鈕，使微動開關的觸點分離而斷開電源。

高壓側的工作原理:當制冷壓縮機的排氣壓力正?；虻陀趬毫^電器高壓給定值時，彈簧的張力大于氣箱的頂力，此時，傳動桿反向移動而脫離微動開關按鈕，開關觸點處于閉合狀態，電源接通。當制冷壓縮機的排氣壓力高于壓力繼電器的高壓給定值時，彈簧的張力小于氣箱頂力，此時，傳動桿推動微動開關使開關觸點分離，切斷電源。

KD系列壓力繼電器有四種型號，即KD-155,KD-155S, KD-255,KD-255S。
