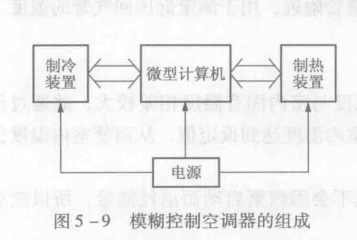

模糊控制空調器主要由制冷裝置、制熱裝置和遙控器一體的微型計算機及電源等組成，如圖5-9所示。

而微型計算機輸入的信號包括:室內溫差及其隨時間的變化率;室內換熱器管壁的溫度及其隨時間的變化率;室外換熱器管壁的溫度及其隨時間的變化率。其可對它們做模糊控制處理，并對空調器的制冷、制熱、除濕、除霜、風向和風量等功能實現智能化的控制，如圖5-10所示。

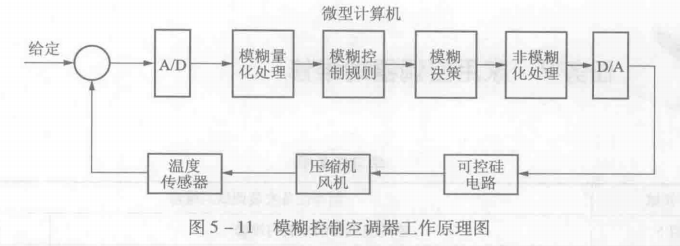

模糊控制空調器簡單的工作原理如圖5-11所示，輸入信號經A/D轉換器轉換后送入微型計算機內，經過模糊量化處理，再選擇模糊控制原則，對其進行決策及非模糊處理后輸出。由D/A轉換器轉換成電能輸入到晶閘管電路，經晶閘管電路的輸出控制壓縮機轉速，使其隨室內熱環境因素的變化而自動改變。
