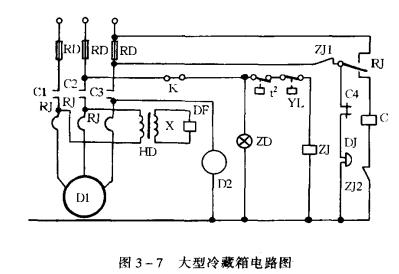

圖3-7為大型冷藏箱電路圖。該機采用開啟式壓縮機，強制循環冷卻形式。箱體為多門結構。該冷藏箱為三相電源，壓縮機電動機功率為3kW,控制線220V。其工作原理如下:接通電源后，電源指示燈ZD亮，溫控器上的觸點處于吸合狀態，壓力繼電器YL的觸點也處于吸合狀態，中間繼電器ZJ的線圈通電，其觸點ZJ1, ZJ2吸合，交流接觸器線圈通電，觸點C1,C2,C3吸合。濟南壓縮機和風扇的電動機均在啟動運轉條件下投入運轉，電磁閥DF的線圈有電，閥門開啟，整個制冷系統的電路接通(在正常運轉時不需報警，故C4觸點處于斷開狀態)。
制冷系統正常循環，箱內溫度逐漸降低，當箱內溫度降至所需溫度時，溫控器動作，觸點跳開，同時中間繼電器與其觸點，交流接觸器與其，C1,C2,C3觸點斷開，壓縮機、電風扇均停止運轉。變壓器、電磁閥斷電，制冷系統電路斷開，這時C4觸點閉合，但由于刀觸點處于斷開狀態，報替器電路仍不能導通(沒必要報替)，屬于正常的開、停。
若因種種原因造成壓縮機過載時(或電源有問題)，電流增大導致繼電器RJ的常閉觸點跳開，從而將交流接觸器以及壓縮機的電動機、風扇電動機、電磁閥的電路切開。同時C4觸點吸合，RJ觸點與另一線路接通，報警器即可報警。
在制冷系統的高壓或低壓超出正常值時，壓力控制器YL的觸點動作，切斷壓縮機電路，壓縮機停止運轉，風扇也停止運轉。
