在蒸氣壓縮式制冷系統中，除壓縮機和各種換熱器等主要設備外，還包括一些輔助設備。這些輔助設備的作用是保證制冷裝置的正常運轉、提高運行的經濟性和保證操作安全可靠。下面介紹油分離器。

為了防止壓縮機排出的潤滑油大量進入系統，一般在壓縮機和冷凝器之間設置潤滑油分離器，筒稱油分離器。目前，比較常用的油分離器有離心式、填料式和過濾式等形式。

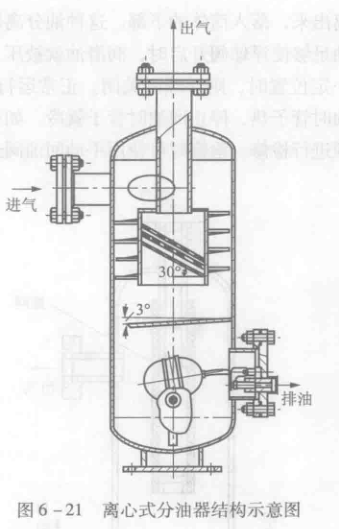

離心式油分離器結構如圖6-21所示。在分離器的內部焊有螺旋狀的導向葉片;并在器內中間進氣管的底部裝設有多和孔擋液板。壓縮機的排氣進入分離器后，沿導向葉片呈螺旋狀運動。由于離心力的作用，其中攜帶的潤滑油被甩至簡體內壁，并沿簡壁流到分離器底部，而蒸氣則經多孔擋液板再次分油后，從出氣管排出。有的離心式油分離器外部還設有水套，用水來冷卻，其目的是提高分離油的效率。
