家用電冰箱的制冷系統有的簡單，有的復雜。單門電冰箱的結構簡單，雙門電冰箱的結構較為復雜。

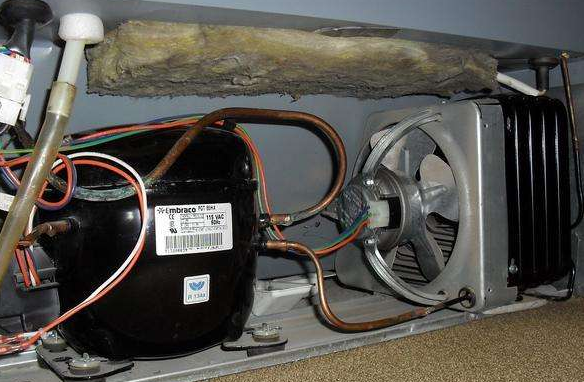

雙門間冷式電冰箱除有一般電冰箱所具有的壓縮機、冷凝器、毛細管、蒸發器外，還有干燥過濾器等輔件。冷凝器由3部分組成:第部分是蒸發器的盤管，散熱量約7%;第二部分為箱背冷凝器盤管，散熱量約50%;第三部分為箱門防露盤管，散熱量約為43%，節流用的毛細管也不是一根而是3根，且與電磁閥相配合使用。

濟南壓縮機排出的制冷劑過熱蒸氣依次進入第一、第二、第三冷凝散熱盤管變?yōu)楦邏旱囊后w，然后通過干燥過濾器進入第一毛細管中。由于電磁閥是處于開通狀態，制冷劑又進入第二毛細管中，;并在冷藏室蒸發器和冷凍室蒸發器中汽化制冷。當冷藏室蒸發器制冷使其溫度達到所要求的溫度以后，冷藏室溫度控制器可控制電磁閥關閉。制冷劑不再進入冷凝室蒸發器，而是通過第三毛細管直接進入冷凍室蒸發器。待冷凍室內的溫度達到所要求的溫度后，冷凍室內的溫度控制器可將壓縮機的電路斷開，于是制冷循環暫時停止。

此種電冰箱的溫度控制器由雙感溫度系統組成，有兩個感溫管對冷藏室和冷凍室的蒸發器進行溫度控制。
