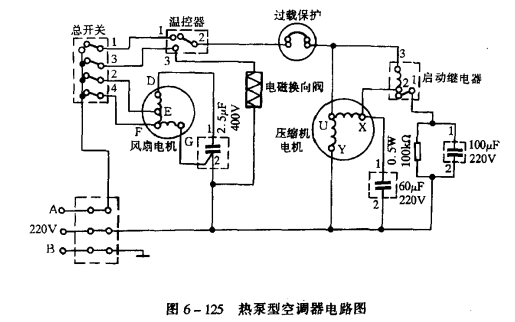

圖6-125為日本“東芝”冷熱兩用熱泵型空調器電路圖。由圖可知，該電路結構與單制冷型空調器電路基本一致，所不同之處是溫控器有3個觸頭。制冷時溫控器的1一2觸頭相通，制熱時2-3觸頭相通;溫控器的觸頭3與電磁換向閥線圈一端相通，電磁換向閥的另一端接在電源進相的輸入端。

 壓縮機的電路比單制冷空調器電路稍有一些改進，即在壓縮機電機的啟動繞組串連了一個小型啟動繼電器和輔助啟動電容，改善了電機的啟動性能。當壓縮機投入正常運轉后，啟動繼電器的接點和輔助啟動電容斷電。

冬季需要制熱時，將青島溫控器的觸頭由1調到3，即觸頭2一3相通。此時電磁換向閥的線圈與電源接通而工作，改變了制冷劑的流向，使室外冷凝器變成了蒸發器，室內蒸發器變成了冷凝器，達到了向室內供熱的目的。
