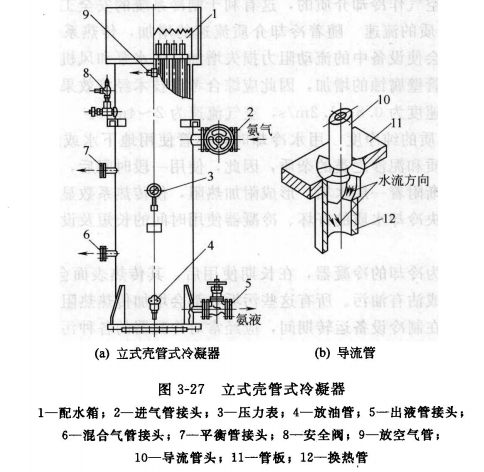

立式殼管式冷凝器的結構如圖3-27 (a)所示，其外殼是由鑰板卷制焊接成的圓柱形筒體，垂直安放在室外混凝土的水池上。筒體兩端焊有多孔管板，管板上用焊接法或脹管法固定著許多根換熱管，換熱管一般采用?51 mm X 3. 5 mm或?38mm X 3mm的無縫鋼管。冷卻水自上而下在管內流過，氨氣在殼體內管簇之間冷凝后積聚在冷凝器的底部，經出液管流入儲液器。冷凝器筒體頂部裝有配水箱，使冷卻水能均勻地分配到各管口。在配水箱中有的裝有多孔篩板，篩板上每根管口設置一個扁圓形分水環;也有的不裝篩板，在每根管口上裝有一個帶斜槽的導流管頭，如圖3-27 (b)所示。導流管頭的作用是使冷卻水經斜槽沿?fù)Q熱管內壁呈薄膜螺旋狀向下流動，從而延長冷卻水流的路程和時間，同時空氣在管子中心向上流動，從而增強熱量交換，提高冷卻效果，節約冷卻水量。在實際工程中，當斜槽銹蝕或堵死時，冷卻水會從導流管頭的中孔往下直流，在管壁內表面上不能形成液膜層，從而影響冷凝器的傳熱，所以要經常檢查和更換損壞或堵塞的導流管頭。在冷凝器運行時.要注意適宜的冷卻水量.水量不宜過小，過小就不能形成連續水膜，從而降低傳熱性能并加速管壁的腐蝕和粘污。水量也不可過大，因為冷凝器的傳熱系數并不按此比例增加，反而造成浪費。

在青島冷凝器的外殼上設有進氣、出液、放空氣、均壓、壓力表、放油和安全閥等管路接頭，可與相應的管路和設備相連接。

立式殼管式冷凝器的優點是占地面積小，可以垂直安裝在室外，冷卻水靠重力自上而下一次流過冷凝器，流動阻力小，且可清除鐵銹和污垢，清洗時不必停止制冷系統的運行，較為方便，缺點是冷卻水的循環量比較大。立式殼管式冷凝器適用于水源充足，水質較差的地區。
