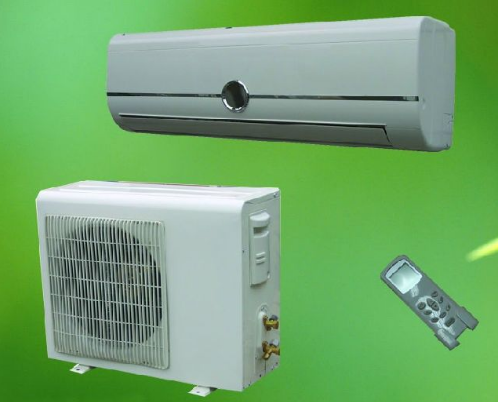

室內機的外部結構 壁掛式空調器室內機外部結構如下。

①進風口:房間的空氣由進風格柵吸入，并通過過濾網除塵。早期空調器進風口通常由進風格柵(或稱為前面板)進入室內機，而目前空調器進風格柵通常設計為鏡面或平板樣式.因此進風口部位設計在室內機頂部。②過濾網:過濾房問中的灰塵。③出風門:降溫或加熱的空氣經上下導風板和左右導風板調節方位后吹向房間。④上下風門葉片(上下導風板):調節出風口上下氣流方向(一般為自動調節)。⑤左右風門葉片(左右導風板):調節出風口左右氣流方向(一般為手動調節)。⑥應急開關控鍵:無遙控器時使用應急開關可以開啟或關閉空調器的按鍵。⑦指示燈:顯示空調器工作狀態的窗口。⑧接收窗:接收遙控器發射的紅外線信號⑨蒸發器接口:與來自室外機組的管道連接(粗管為氣管，細管為液管)。⑩排水軟管(保溫水管):一端連接接水盤，另一端通過外接水管將制冷時蒸發器產生的冷凝水排至室外。

室外機的外部結構 室外機外部結構如下。①進風口:吸人室外空氣(即吸人空調器周圍的空氣)。②出風口:吹出為冷凝器降溫的室外空氣(制冷時為熱風)。③管道接口:連接室內機組管道(粗管為氣管接三通閥，細管為液管接二通閥)。④檢修口(加氟口):用于測量系統壓力，系統缺氟時可以加氟使用。⑤接線端子:連接室內機組的電源線。

 接管道 連接管道用于連接室內機和室外機的制冷系統，完成制冷(制熱)循環，其為制冷系統的一部分。粗管連接室內機蒸發器出口和室外機三通閥，細管連接室內機蒸發器入口和室外機二通閥。由于細管流通的制冷劑為液體，粗管流通的制冷劑為氣體，所以細管也稱為液管或高壓管，粗管也稱為氣管或低壓管。材質早期多為鋼管，現在多使用鋁塑管。

遙控器 遙控器用來控制空調器的運行與停止.使之按用戶的意愿運行，為電控系統中的一部分。
