安裝位置

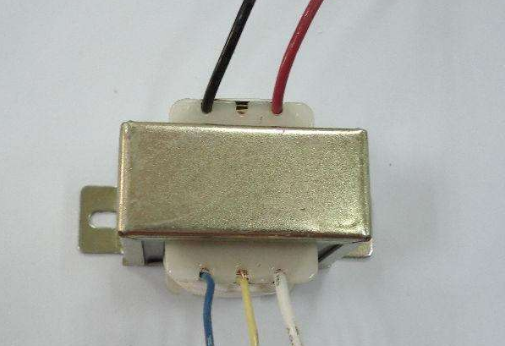

變壓器安裝在室內機電控盒上部位置，常見為單路輸出型式，設有2個插頭：大插頭為一次繞組（初級線圈）小插頭為二次繞阻（次級線圈）。
綜述
變壓器在主板上英文符號為Ｔ、ＴＲＡＮＳＥ。工作時將交流220V電壓降低到主板需要的電壓，內部含有一次和二次2個繞組，一次繞組通過變化的電流，在二次繞組產生感應電動勢，因變壓器一次繞組匝數遠大于二次繞組，所以在二坎繞組感應的電壓為較低電壓。如果主板電源電路使用開關電源，則不再使用變壓器。
根據主板的需要，變壓器可分為單路輸出、雙路輸出、多路輸出3種型式。掛式和柜式空調器主板，常用單路輸出型式的變壓器，二次側電壓約為交流11.5V，部分柜式空調器使用雙路輸出的變壓器，如使用ＶＦＤ動態顯示屏的空調器，則采用多路輸出變壓器。電壓為交流4.8V、22V、11.5V（交流4.8V為顯示屏的燈絲供電，交流22V經整流后成為-27V電壓顯示屏的柵極供電。
測量線圈阻值
①測量一次繞組阻值。由干一次繞組使用的銅線線徑較細且匝數較多。因而阻值較大，正常值為200~600Ω，實測阻值351Ω。一次繞組根據變壓器功率的不同，實測阻值也各不相同，柜式空調器使用變壓器功率大，實測時阻值?。粧焓娇照{器使用變壓器功率小，實測時阻值大。如果實測時阻值為無窮大，則為一次繞組開路故障，常見原因有繞組開路或內部串接的溫度保險開路，如果為溫度保險開路，應急使用時可剝開線圈、將2個引腳直接短接。
