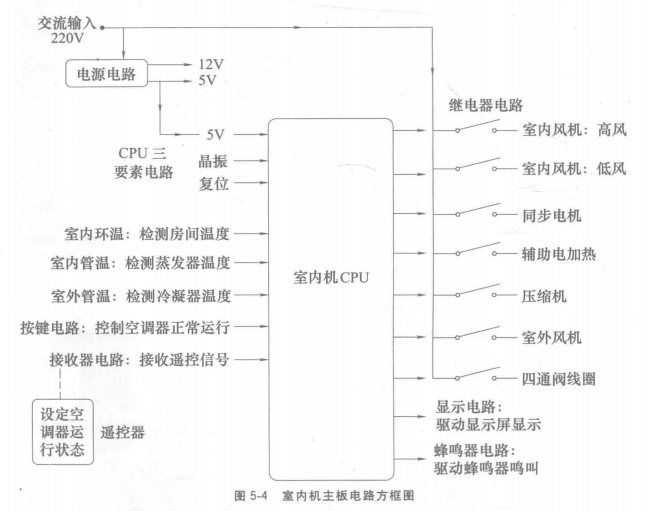

柜式空調器室內機主板和掛式空調器主板一樣，均由單元電路組成，圖5-4為室內機主板電路方框圖，主板通?？煞炙牟糠蛛娐?。

①電源電路。

②CPU三要素電路。

③輸入部分單元電路:包括傳感器電路(室內環溫、室內管溫、室外管溫)、按鍵電路、接收器電路。

④抽出部分單元電路:包括顯示電路、蜂鳴器電路、繼電器電路(室內風機、同步電機、輔助電加熱、壓縮機、室外風機、濟南四通閥線圈)。

說明:單元電路根據空調器電控系統設計不同而不同，如部分柜式空調器室內機主板輸入部分還設有電流檢測電路、存儲器電路等。
