1.傳感器安裝位，和實物外形

①室內環溫傳感器 室內環溫傳感器固定在離心風扇進風口的罩圈上面，作用是檢測室內房間溫度。②室內管溫傳感器 室內管溫傳感器檢測孔焊接在蒸發器的管壁上面，作用是檢測蒸發器溫度。③室外管溫傳感器 室外管溫傳感器檢測孔焊在冷凝器管壁上面，作用是檢測青島冷凝器溫度。④實物外形 傳感器均只有2根引線。不同的是，室內環溫傳感器使用塑封探頭，室內管溫和室外管溫傳感器使用銅頭探頭。

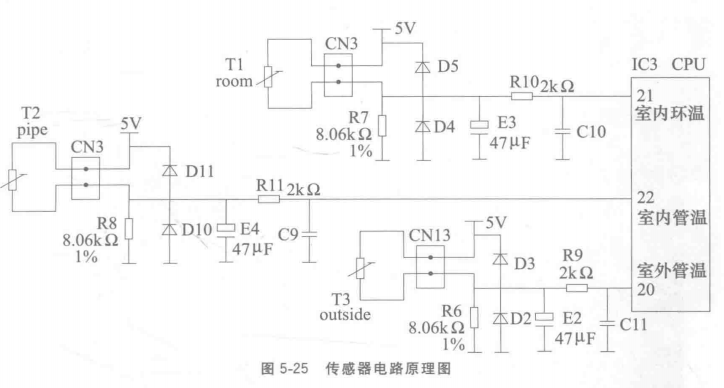

2.工作原理 傳感器電路原理圖見圖5-25。工作原理和掛式空調器相同，電路作用是為CPU提供溫度信號。

傳感器為負溫度系數的熱敏電阻，與下偏置電阻(R7, R8, R6)組成分壓電路，傳感器溫度變化時，阻位也隨之變化，分壓點電壓即CPU引腳電壓也隨之改變，CPU根據引腳(21, 22, 20)電壓值計算出室內環溫、室內管溫、室外管溫傳感器的實際溫度值，從而對整機電控系統進行控制。
