電路作用是在冬季制熱模式，控制電加熱器的工作與停止，從而提高制熱效果。由于電加熱器功率比較大，因此使用2個繼電器。并且單獨設1個小板，位于電控盒上面。
N端繼電器
2個繼電器觸點分別控制交流電源L端和N端，其中N端繼電器線圈和壓縮機繼電器線圈并聯。也就是說，無論是制冷模式還是制熱模式，只要CPU控制壓縮機工作，N端繼電器就開始工作，但由于L端繼電器未工作，輔助電加熱同樣處于停止狀態。
N端繼電器線圈與濟南壓縮機繼電器線圈并聯，使輔助電加熱工作在壓縮機運行之后，并且可在制熱防過載保護中關閉壓縮機，同時關閉輔助電加熱，相比之下多了一道保護功能。
工作原理

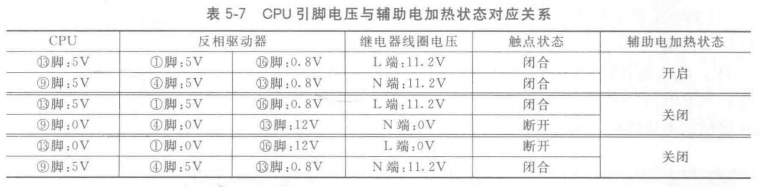

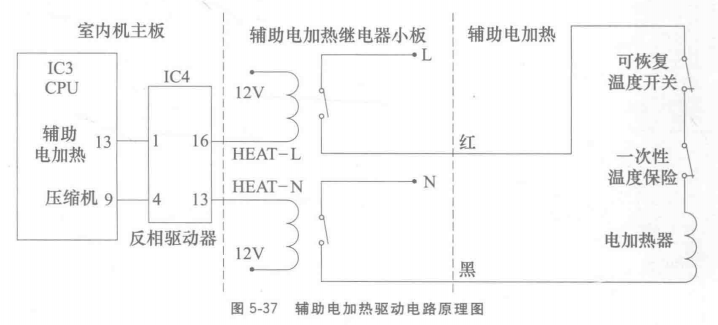

輔助電加熱驅動電路原理圖見圖5-37，CPU引腳電壓與輔助電加熱狀態對應關系見表5-7。
空調器工作在制熱模式，壓縮機、室外風機、四通閥線圈首先工作，系統工作在制熱狀態，同時N端繼電器觸點閉合，接通N端電源。
當CPU接收到遙控器“輔助電加熱開啟”的信號或其他原因，需要控制輔助電加熱開啟時，?腳變為高電平5V，送到反相驅動器IC4的①腳輸入端，其對應輸出端?腳為低電平約0.8V， L端繼電器線圈電壓約為直流11. 2V，產生電磁吸力使觸點閉合，接通L端電壓，經可恢復溫度開關、一次性溫度保險、電加熱器與N端電源組成回路，輔助電加熱開始工作;當CPU需要控制輔助電加熱停止工作時，?腳變為低電平0V，使得L端繼電器觸點斷開，輔助電加熱停止工作;在某種特定悄況如“制熱防過載保護”，CPU控制壓縮機停機時，輔助電加熱也同時停止工作。
