減少機柜形成的熱通道的數量,采用機柜面對面或背對背的冷熱通道布局,減少回風距離。還要規范好過道布局,減少冷熱空氣的混合,注意空調位置。“冷熱通道”的設備布置方式,打破常規,將機柜采用“背靠背、面對面"擺放,在兩排機柜的正面面對通道中間布置冷風出口,形成一個冷空氣區”冷通道”,冷空氣流經設備后形成的熱空氣,排放到兩排機柜背面中的“熱通道"中,空調機組的回風口如能正對著熱通道,回風容易且回風溫度高,使整個機房氣流、能量流流動通暢,提高了機房精密空調的利用率,進一步提高制冷效果。

采用下送風上回風方式,冷風從機架下方豎直往上送,經過機架設備的加熱變成熱風,由上方回風。但是,由于機架內設備平行與地面,且大小與機架截面尺寸相當,下方吹上來的氣流大部分會被設備本身阻擋,造成位于機架上部的設備不能得到很好的降溫。針對這種問題，可以通過對機架進行改造來解決,比如,增加機架的厚度,給冷風留出自由上升的通道,這樣就可以改善機架內部氣流受阻擋的問題。

回風口可安裝在天花板上,也可以利用穿孔的鋁天花板回風,它的孔徑不能小于2mm,穿和孔面積應在15%以上。回風同樣也是利用天花板與樓板之間的構成的靜壓箱回風。

當數據中心按照氣流組織的方式進行機柜擺放時,其冷通道與熱通道的氣流就會有互相流竄的可能性發生,而影響空調機組的制冷效率,更為嚴重的熱空氣流竄到機柜的正面與冷空氣混合后再給IT設備制冷,這樣一來,本應該是冷空氣制冷,現在卻變成了冷熱混合空氣給IT設備制冷,明顯滿足不了當今高負荷下的制冷要求。圖4-10就是出現這種情況的氣流組織圖。

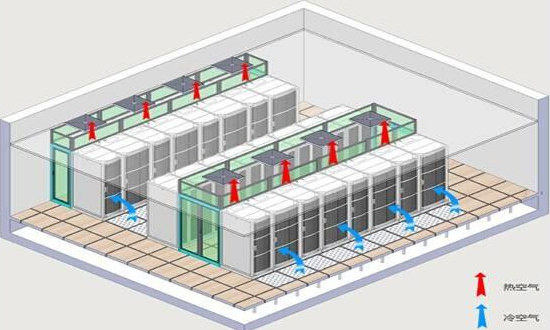

 但冷熱通道之間,在機房空間中還是貫通的，再進一步的做法是封閉冷通道或封閉熱通道。冷通道機柜將輸送到機柜內部的冷氣以最節約有效的方式全部輸送給散熱設備,機柜內的熱量延指定方向輸送出機柜。設備間空隙使用封板蓋住,不會引起熱氣回流。冷熱通道封閉如圖4-11所示。
