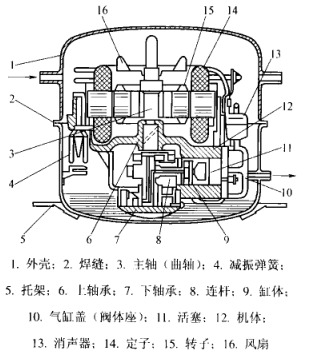

曲軸連桿式壓縮機的工作過程如圖3.14所示。當電動機通電時，其轉子15即帶動主軸3轉動。主軸上、下軸承6、7支持在機體12上，兩軸承之間的主軸曲馬部與連桿8相連，連桿的另一端與活塞1相連。主軸轉動時，由于曲軸與連桿的共同作用，活塞在缸體9中作往復運動。

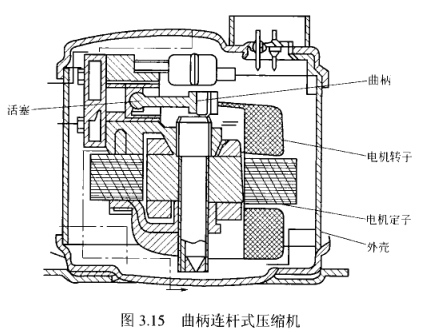

活塞向前運動時完成對制冷劑蒸氣的壓綰和排所過程;活塞向后運動時完成膨脹和吸氣過程。整個系統憑借三個減振彈簧4撐在外這1上。外殼是由兩個半鋼殼對合而成的，兩半各自以鋼板拉伸制成，在組裝時再焊合。由于壓縮機主軸的轉速很高(二板電極轉速約為2900r/min左右)，各運動件間也需有良好的潤滑，圖3.15中所示的曲柄連桿式壓縮機一般也采用離心泵加粘性泵潤滑系統。
