低壓單側抽真空的操作步驟

1) 檢查并確定制冷系統內的制冷劑基本排空。

2) 在壓縮機的維修工藝管上焊接帶有真空表的修理閥。

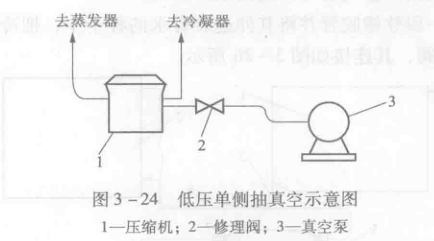

3) 用一根膠管將真空泵的抽氣口與帶有真空壓力表的修理閥連接起來，如圖3-24所示。

4) 關閉修理閥開關，啟動真空汞，然后再緩慢打開修理閥的開關進行抽真空。

5) 30min后，關閉修理閥，并觀察真空壓力表指針變化。若壓力回升，則說明系統有滲漏;若壓力無回升，則表明系統無滲漏。此時可繼續抽真空使系統內壓力為-0.1MPa，并保持該壓力1~2h不變。

6) 關閉修理閥開關，然后再切斷真空泵電源。

高低壓雙側抽真空的操作

1) 檢查并確定制冷系統內的制冷劑基本排空。

2) 在壓縮機的維修工藝管上焊接帶有真空表的修理閥。

3) 在雙尾干燥過濾器的工藝管上焊接帶有真空壓力表的修理閥。

4) 用軟管將壓縮機、干燥過濾器修理閥與真空泵并聯在一起，其連接方法如圖3-25所示。

5) 啟動真空泵，同時進行抽真空操作，使表壓降至-0.1MPa。

6) 用封口鉗將干燥過濾器上的工藝管封死后，關閉修理闊，繼續抽真空30~60min。

7) 關閉修理閥開關，然后再切斷真空泵電源。
