另一種方法是金屬氣噴鍍，其作用和電噴鍍相類似，所不同的是氣噴鍍只有一根碳鋼絲，而熔化鋼絲是用氧乙炔火焰。氣噴的主要設(shè)備是噴槍，并在噴槍頭部裝置一個空氣帽，噴槍作上下運動，曲軸作旋轉(zhuǎn)運動，如圖3-37所示。
金屬噴鍍層與軸頸表面機械結(jié)合，而不是熔焊結(jié)合，所以在被噴鍍的軸頸表面必須先除油、清污、干燥和粗糙化，這樣才能使噴鍍層與軸頸良好的結(jié)合。

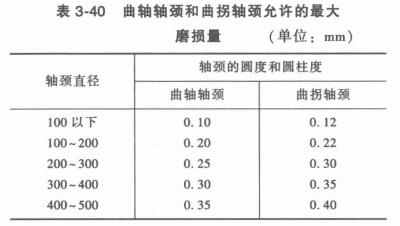

金屬噴鉸層厚度為0.5~1. 2mm為好，最厚可達4mm。太厚不牢固，易脫落;太薄強度不夠，也易脫落。有時采用噴鍍前將軸頸車小1.6~2.0mm，經(jīng)噴鍍的表面都需經(jīng)過加工，恢復(fù)到原來的尺寸，見表3-40。
同樣對彎曲程度比較大的曲軸可以采用熱力機械校正方法。對于需要校正的彎曲部分，用乙炔焰或噴燈加熱，一般溫度控制在500~550℃之間，呈現(xiàn)出暗紅色后用機械負荷加壓校直。這種方法比較復(fù)雜，對于小型制冷機的曲軸校正采用的不多。
