一般從節流裝置節流孔后開始，至蒸發器人端、蒸發器出口至制冷機吸氣操作閥門前的所有設備、管道、控制儀表、儀器(除指示面板外)，都需要隔熱。

    如蒸發器回汽管、低壓供液管等管內制冷劑處于低溫、低壓狀態中，受管外空氣溫度的影響而極易蒸發吸熱，必須做隔熱處理;否則不但損失冷量，而且往往因管道表面達到露點溫度后結露，容易銹蝕管道，影響衛生等。

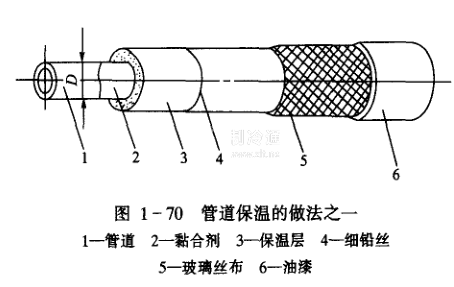

保溫的結構由里到外，一般由保溫層、防潮層和保護層組成，見圖1一70。

    用于管道的隔熱材料主要有:礦渣棉、軟木管殼、超細玻璃棉管殼、軟質和硬質聚氨酯泡沫塑料、脈醛泡沫塑料等。

    用作冷庫制冷管道保溫材料的常有:軟木，各類泡沫板材、管材等。制作保溫層時應嚴格按照設計技術要求施工。

    如圖1一70所示，首先將需保溫管道做防銹油漆處理(油漆同時也是很好的防潮層);然后用成型的保溫材料，或制作成型的保溫管材內壁，涂抹貓合劑后，使其與管道(設備)貼緊。粘貼時不得留有空隙，接縫應錯開，空隙處必須用碎(小塊)的保溫材料填實后，用細鉛絲固定;外面用“一氈二油”做防潮層，油氈外包扎鉛絲網或玻璃絲布，用水泥砂漿粉刷做保護層。保護層晾干后，可涂刷色漆。

    保護層常用的材料為石棉水泥，石棉水泥一般由1:2.5的水泥砂漿加石棉或麻刀拌和而成。為防止龜裂和便于附著，在防潮層外綁扎鉛絲網來增加保護層的強度。保護層抹面必須平整、光滑.外形美觀。保護層也可采用玻瑞鋼制品或金屬薄板制作。

    用泡沫塑料作保溫材料時，管道隔熱常使用成型的兩半對開瓦狀管材(設備使用板材)，通過切割拼裝成型。泡沫塑料用醋酸丁酷(白色)薪合，用鉛絲固定，外層可用塑料膜作為隔汽防潮層。

    國外中小型制冷機廣泛用Aeroflex閉泡隔熱材料作制冷管道隔熱。

    Aeroflex閉泡隔熱材料有以下優點:

    (1)使用方便—該材料按國際標準管形成系列尺寸的套管。安裝使用時在內表面涂一層滑石粉即可套人預制管道。當用在已安裝好的管道上時，可先沿縱向割開，然后卡合在管子上，割口或接合處可用抓丁橡膠基的貓合劑密封。

    (2)具有低密度的閉泡結構，傳熱系數穩定，且較低(A二0.035-0.038W/m'-K).

    (3)閉泡結構防止了水分的滲透，蒸汽穿透率低，一般不需要隔汽層。

    (4)該材料在著火時，煙的濃度低;不像其他塑料材料那樣會熔化和滴落火球，自熄性能較好。

    (5)防霉、防蟲、防鼠及耐酸堿等性能好。惟一的缺點是目前價格較高。
