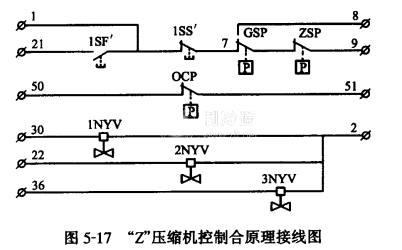

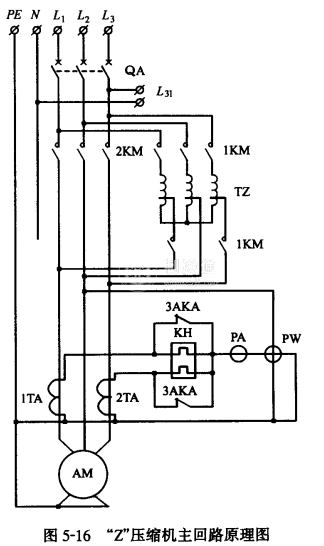

以ZS8-12.5雙級壓縮機為例，自啟動、上載控制程序控制原理如圖5-16、圖5-17所示。

1.本機型有自動廠手動兩種控制方式。接通控制電源后，將選擇開關2SA撥到右45°自動位置，氨制冷壓縮機便納入自動運行程序。若將選擇開關2SA撥到左45°手動位置，需要再按啟動按鈕1SF或按控制臺上1SF,1SF’啟動按鈕后，氨壓縮機也會按自動程序運行。

當2SA選擇開關在自動位置時，如若氨壓縮機各項安全保護控制器處于正常工作狀態，那么串聯的高壓控制器GSP、中壓控制器ZSP(雙級氨壓縮機才配備)、熱繼電器KH觸點及油壓差控制器和冷卻水的常閉延時接點5AKT和6AKT均處于正常閉合狀態，于是監視繼電器1AKA線圈得電，2HG綠色信號燈亮，1AKA還可發送信號給集中控制屏，表明氨壓縮機已準備就緒，隨時可以投入運行。

2.當冷間通過集中控制屏或監控系統中央操作站發出要求降溫指令后，兩個KKA常開觸點閉合，油位控制器和水流繼電器通電，水電磁閥開啟。但氨壓縮機還不能立即啟動，只有當氨壓縮機水套有水和冷凝器有回水信號，即液流信號繼電器LKA和XKA常閉觸點處于通電狀態時，2AKA啟動繼電器線圈得電，氨壓縮機才開始降壓?jiǎn)?dòng)。

2XKA系統故障繼電器常閉觸點，引自集中控制屏，包括冷凝器缺水、低壓循環貯液捅和中間冷卻器液位超高等故障。
