油管式液位指示器的作用

油管式液位指示器的作用是在低壓循環桶中常用油管式液位指示器來指示桶中液體制冷劑的實際液位高度，以提醒操作人員根據指示的液位高度來調整至正常液位高度，以保證制冷壓縮機的干壓行程，確保制冷系統的安全。

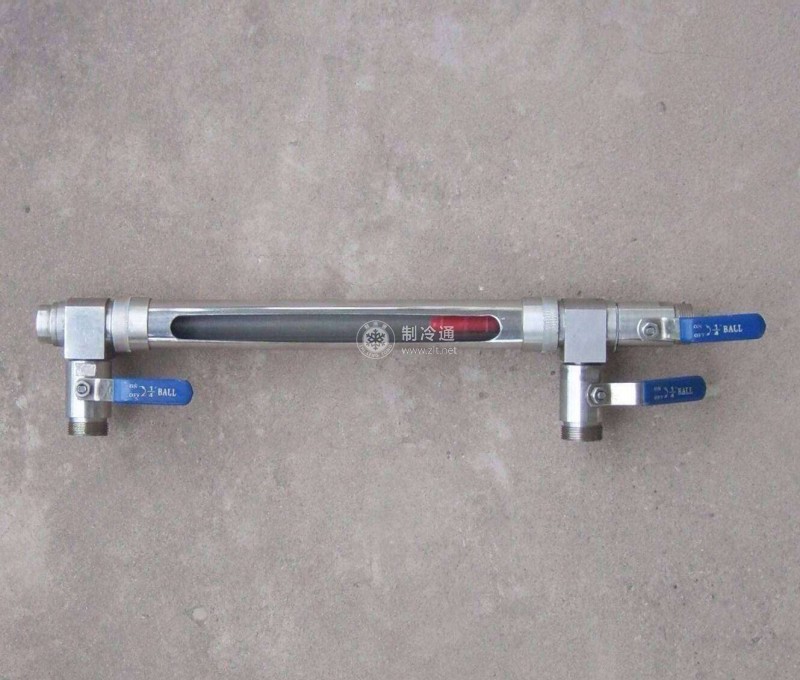

油管式液位指示器(如圖4-14所示)的操作與管理

1.油管式液位指示器首次使用前，應該先加油，加油前先關閉A、C兩閥，切斷與容器的連接。打開排污閥，放凈污垢后關閉。打開玻璃管頂部加油口絲堵和D、B兩閥。把冷凍油從加油口處徐徐加入，直到B閥處看到有油面出現為止。然后擰緊絲堵，并關閉D閥。

2.最后打開A、C兩閥，玻璃管內即可看到油面，即指示桶中的液位實際高度。這時油管式液位指示器即開始使用，此時油管式液位指示器上的玻璃管內將出現棕色油液，其在玻璃管內的高度即是低壓循環桶或氨液分離器中氨液的實際液位高度。

3.根據油管式液位指示器上的玻璃管內油液高度即可判斷低壓循環桶或氨液分離器中氨液液位高度是否符合要求，如不符合要求，油液高度過高或過低，操作人員應立即調整低壓循環桶或氨液分離器上的供液節流閥適當關小或開大。

4.在制冷系統經常運行情況下，應隨時查看油管式液位指示器工作情況，如看到油管式液位指示器上的玻璃管內，下有油液上有氨液，而玻璃管外有薄薄干霜出現時，說明油管式液位指示器發生故障，不能真實指示出低壓循環桶或氨液分離器中氨液的高度。此時，低壓循環桶或氨液分離器內的供液閥只能憑經驗加以正確調整。

5.在制冷系統完成降溫任務后，在情況允許時，可停止制冷系統運行，對油管式液位指示器檢修。先關閉A, C兩閥，切斷與容器的連接。打開排污閥，放凈污垢后關閉，打開玻璃管頂部加油口絲堵和D閥。把冷凍油從加油口處徐徐加入，直到B閥處看到有油面出現為止。然后擰緊絲堵，并關閉D閥，最后打開A, C兩閥，玻璃管內即可看到油面，檢修完畢。
