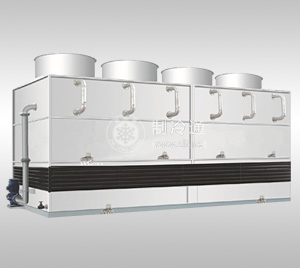

蒸發式冷凝器與貯液器的連接比較復雜。因為制冷劑通過它的盤管，產生的壓力損失較大,當淋水、通風條件變化時,冷凝器的冷凝能力變化較大,壓力損失的差異也較大。多臺蒸發式冷凝器并聯運行時,若是各臺的實際壓力損失不相等,就會使壓力損失較大的那一臺排液不暢,積存冷凝管內,減少了冷凝面積,因此,在布置蒸發器時，要根據實際運行中可能出現的情況,采取相應的措施,防止在多臺冷凝器同時使用時,由于制冷劑通過各臺冷凝器的壓力損失相差過大而發生排液互相頂推,不能通暢排液的不正常狀況。在多臺蒸發式冷凝器布置時,就要求:

①在每臺蒸發式冷凝器出液口至排液水平集管之間的垂直管段高度H所形成的靜液柱,應冷凝器在最高冷凝效率,即最大液流量時的壓力損失值,垂直管段高度H值與蒸發式冷凝器的構造型式有關,各類蒸發冷凝器的阻力損失值應由制造廠提供，當缺乏數據時,所值建議不小于1200~1500mm。

②冷凝器的出液控制閥應低于出液口至少300mm,使上方產生靜液柱,以克服閥門的阻力。

③在其排管主管和水平集管相接處加裝U型液封。

④貯液器的均壓管與各蒸發式冷凝器的進氣管聯通。

蒸發式冷凝器若與殼管式冷凝器并聯使用時,由于殼管式冷凝器的壓力損失很小,幾乎接近于零,而蒸發式冷凝壓力損失較大,布置時,為不致影響蒸發式冷凝器的排液,其排液口應高于殼管式冷凝器的排液口至少1300mm。
