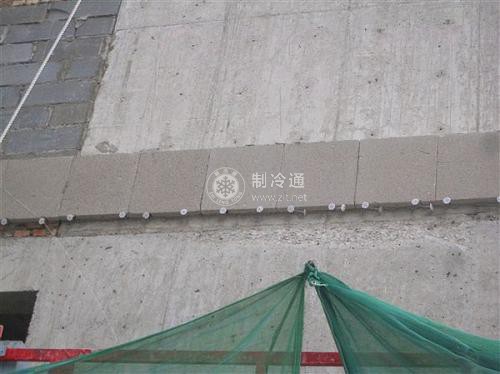

1)氯化鎂應先溶化后再投料，敘化鎂混合在水中時，必須攪拌均勻，并配有比重計進行濃度測試。

2)在現場配制的第一罐現澆聚苯復合材料攪拌物中，應使聚苯乙烯發(fā)泡粒減半。

3)為了有效地控制物料及苯粒的飄散，攪拌機周圍應做好有效的防護措施。

4)當屋面現澆尺寸長度x寬度超過4m x 4m時，應設置分格縫。分格縫應采用可壓縮性苯板，厚度不小于30mm，分格縫應上下層對齊，屋面與突出結構交接處必須設置分格縫。

5)現場澆筑時，應拌和均勻，分層鋪設。當澆筑層厚度小于120mm時，可不分層，當澆筑層厚度超過120mm時，應分層施工，分層厚度不宜小于50mm,且不宜大于120mm。

6)施工期間的施工間歇應安排在每個分格施工結束后。如果非正常施工間歇超過20min(或初凝時間)，應按施工接茬處理。

7)施工接茬時,所用聚苯復合材料攪拌物應按現場配制第一罐攪拌物要求處理，并在接茬處鋪設厚度l0mm的不含聚苯乙烯發(fā)泡粒的同配合比漿料。

8)當室外溫度高于28℃時，聚苯復合材料攤鋪前宜在基層上灑水降溫，但不應有積水;當施工遇雨時，可以加蓋塑料布等防雨，并應保證屋面不積水，否則，應采取必要排水措施。

9)當保溫層上不另做找平層時，待澆筑物表面終凝后，由質量為輕燒鎂1~2倍的細砂替換聚苯泡粒，用此種漿料將保溫層表面刮平。漿料厚度為1~5mm,屋面突出結構的交接處和基層轉角處應做成圓弧形。

10)屋面保溫層施工完成36h后，方可進行下道工序施工作業(yè)。

11)每天收工前應將攪拌機沖洗干凈。
