空調風管的布置

1)盡量縮短管線，減少分支管線，避免復雜的局部構件，以節省材料，減少系統阻力。

2)要便于施工和檢修，恰當處理好與空調水、消防水管道系統及其他管道系統在布置上可能遇到的矛盾。

3)當一個風道系統服務于多個房間時，可根據房間用途分為幾組分支風道，以便于調節和控制。如果一個風道系統向無間隔的房間送風，為使每一個送風口的送風量均勻，送風口宜盡量對稱布置。

4)根據房間建筑面積、結構、形狀、裝修要求和氣流組織形式，選擇合適的送、回風口形式，確定風口布置方案及個數。

風管的局部構件與連接

1)彎管部分應盡量采用較大的曲率半徑r，通常取r為風管寬度b的1.5-2.0倍。如果rib小于1.0，應在彎頭內加裝導流葉片，以減少阻力。

2)風道斷面擴大時的漸擴管，其擴張角應盡量小于200;風道斷面縮小時的漸縮管，其收縮角應盡量小于45°。

3)每個風口應均能單獨進行風量調節。若風口上無調節裝置，應在支風管上設風量調節閥。

4)若同一風道系統服務于多個房間，為防止發生火災時各房間相互串煙，每一房間的送、回、排風及新風支管上都應設防火閥或防火調節閥。

5)凡直管段的風管最大邊長小于1 250 mm時，均采用咬口連接，調節閥門或防火調節閥與風管間采用法蘭連接，法蘭墊片可采用3-4 mm厚橡膠墊片。

6)風機出風口與風管之間應采用帆布軟接頭連接，風機出口調節閥門應裝在帆布軟接頭之后，以免風機振動使閥門產生附加噪聲。

7)風機出口的連接管應保持直管段，長度最好不小于出口邊長的1.5-2.5倍，以減少渦流.如受空間限制不能滿足上述要求，出口管必須立即轉彎時。應使轉彎方向順著風機葉輪轉動的方向，并在彎管中加導流葉片。

8)空調機和新風機的送風管宜在靠近風機出口段適當位置設置消聲器。消聲器與風管間采用法蘭連接。

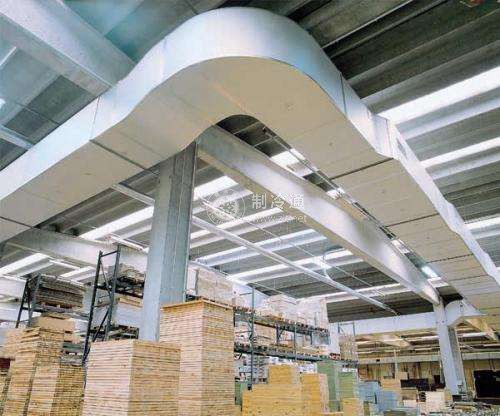

風管的安裝

1)支、吊架的形式應根據風管截面的大小及工程的具體情況選擇，必須符合國家標準的要求。

2)支、吊架的間距，對不保溫風管，大邊長小于400 mm、水平安裝時不超過4 m;大邊長大于400 mm、水平安裝時不超過3m。垂直安裝的不超過4m，并設置不少于兩個固定件。保溫風管支、吊架間距一般不大于2.5 m。

3)矩形保溫風管的支、吊、托架宜設在保溫層外部，并且在保溫風管與支、吊、托架之間隔以木墊，木墊厚度與保溫層相同，木墊應預作防腐處理。

4)支、吊、托架的預埋件或膨脹螺栓的位置應正確，埋人時必須保證結合牢靠。一般，對風道系統還需進行阻力計算，對并聯管段進行阻力平衡。
