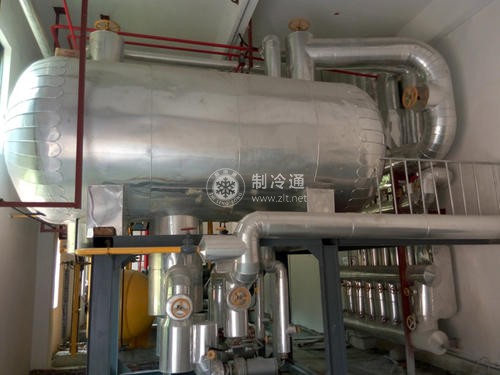

低壓循環儲液器在氨泵供液系統中用于儲存循環使用的低壓氨液，同時又可以起氣液分離作用。低壓循環儲液器的進液來自總調節站的高壓飽和氨液、中間冷卻器的過冷氨液、低壓氣體調節站的氨氣液共存兩相流，以及中間冷卻器與熱氨融霜排液調節站的排液。來自總調節站的高壓飽和氨液、中間冷卻器的過冷氨液經過過濾器、電磁主閥、節流閥后，進入低壓循環儲液器;來自中間冷卻器與熱氨融霜排液調節站的排液直接進入儲液器內;來自低壓氣體調節站的氨氣液共存兩相流則在儲液器內氣液分離，分離出來的蒸氣匯同節流產生的閃發氣體被制冷壓縮機吸入，分離出來的液體則參與氨泵加壓供液循環。

氨泵的進液與出液

氨泵是氨泵供液系統中的強制供液設備，常用的氨泵有齒輪泵和離心泵兩種類型。低壓氨液從儲液器側面流出，經過過濾器，將混在液體中的臟物濾除，再進入氨泵。在氮泵的出液管上設置止回閥，可防止氨泵停止運行后因液柱靜壓作用，造成氨泵反轉而損壞氨泵。設置在出液管上的液體旁通針，其截止閥是常開的，當蒸發系統需液量較小時，氨泵出液管壓力增大到適當程度，會打開自動旁通閥，多余的液量經旁通管回流至低壓循環儲液器。氨泵泵體頂部有一根抽氣管，與低壓循環儲液器回氣管相連。在氨泵起動之前，打開抽氣閥，便可將泵內的氨氣排至低壓循環儲液器，確保氨泵正常起動運轉。

低壓循環儲液器的液位控制與排油

低壓循環儲液器液面采用液體電磁閥和液位控制器實現自動控制，當儲液器內液面處在正常液位下限時，液位控制器感應信息將電磁閥電源接通，打開閥門，向筒內供液;當儲液器內液而達到正常液位上限時，則切斷電磁閥電源，關閉閥門，停止供液。低壓集油器裝在低壓循環儲液器的底部，供儲液器排油之用。集油器上部有一根抽氣管與氨泵抽氣管連通，排油后，將抽氣直通式截止閥打開，排出集油器內氨氣至儲液器。
