1.盤管式排管
這種排管適用于氟利昂冷庫和氨泵供液上進下出供液系統，其優點是結構簡單、制作方便、適用性強;缺點是排管入口處管段中形成的氣體必須經過盤管全長后才能由出口接口排出，制冷劑流動阻力較大，內表面?zhèn)鳠崾艿接绊懀赃@種排管的單根盤管長度不宜超過50m。單根排管的間距為彎管曲率半徑的2倍，一般為140~160mm;雙套彎的兩根排管間距可采用80~110mm。
2.集管式排管

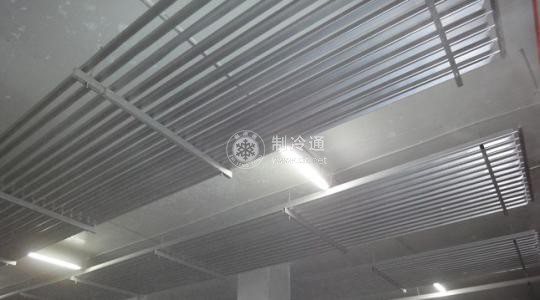

這種排管是冷庫庫房中應用較為廣泛的一種排管，適用于氨泵下進上出供液系統。這種排管結霜比較均勻，制作安裝也較方便，根據使用要求可以制作成單排或雙排的形式。這種排管常用在凍結物冷藏間中，大多采用D32, D38, D57無縫鋼管制作，主要有光滑頂排管和光滑墻排管兩種形式。對于庫房面積較小的冷間，一般選用頂排管后不再配墻排管;對于大中型冷庫的冷間，除了選用頂排管外，一般可再配安裝位置較高的高位墻排管，若采用落地墻排憐時，其外圍必須加護欄以防碰撞。
3.擱架式排管
這種排管是集管一盤管式排管的一種變形排管，一般由回氣和供液集管連接若干組盤管構成，常設置于凍結間和小型冷庫的冷藏間內。為縮短凍結時間，擱架式排管通常采用軸流風機來提高凍結間內的空氣流速，增強換熱效果。擱架式排管的主要優點是凍結可靠、均勻、省電、可現場安裝制作，其缺點是凍結速度慢、進出庫勞動強度大，因此僅適合小型冷庫。
