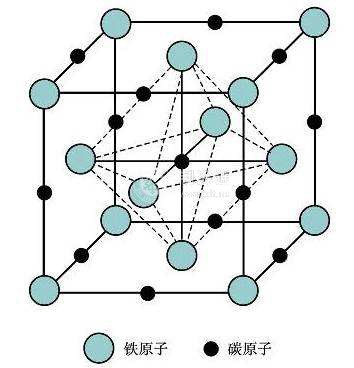

鐵中的溶碳量隨溫度的變動(dòng)而改變，尤其是奧氏體溶碳雖的變化范圍較大。如鐵中的含碳最超過(guò)了溶碳缺，則多余部分的碳即與鐵化合成Fe3 C，所以當(dāng)鋼材自高溫逐漸冷卻時(shí)，因奧氏體的溶碳量隨之逐漸降低，奧氏體內(nèi)過(guò)剩的碳即逐漸析出，而化合成Fe3 C,反之，當(dāng)將鋼材逐漸加熱，則Fe3 C分解，碳又重新溶入奧氏體內(nèi)。

需要指出的是鐵中含碳所形成的鐵碳合金，其冷卻曲線(xiàn)與純鐵是不同的。在研究系統(tǒng)中，凡是化學(xué)成分均勻、結(jié)構(gòu)和性質(zhì)相同的物質(zhì)稱(chēng)為相。當(dāng)鐵碳合金從高溫逐步冷卻至相變線(xiàn)以下時(shí)，合金雖然仍保持奧氏體的晶格形式，但由于溶碳量下降，便有部分碳形成碳化鐵而析出，被排擠在奧氏體晶粒之外，積聚在晶界上，因此FeaC被稱(chēng)滲碳體。

這種析出是與奧氏體向鐵素體轉(zhuǎn)變同時(shí)發(fā)生的，形成的滲碳體與鐵素體均呈片狀又相互間隔的機(jī)械混合物，稱(chēng)為珠光體，含碳量愈低，出現(xiàn)的珠光體愈少，就愈顯得強(qiáng)度低而塑性好。如含碳量極微的工業(yè)純鐵，極軟而塑性極大，其顯微組織就呈鐵素體單一相組織。
