壓力容器及設備是通過支座固定在工藝流程中的某一位置上的。支座形式主要分為三大類:立式容器支座、臥式容器支座和球形容器支座。

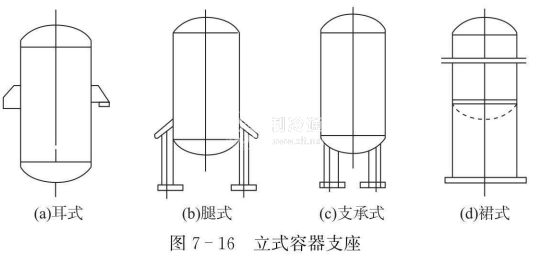

立式容器支座應用較為廣泛的有耳式支座、腿式支座、支承式支座和裙式支座四種，如圖7一16所示。前三種常見于中小型直立設備，且安裝數目不得少于3個，其中，腿式支座用于總高小于5m、公稱直徑400-1600mm、高度與直徑之比小于5的小型直立設備;支承式支座主要用于總高小于10m,高度與直徑之比小于5的小型直立設備。裙式支座主要應用于總高大于10m,高度與直徑之比大于5的高大型塔設備，支座是塔設備設計的一項重要內容.但目前尚無統一標準。

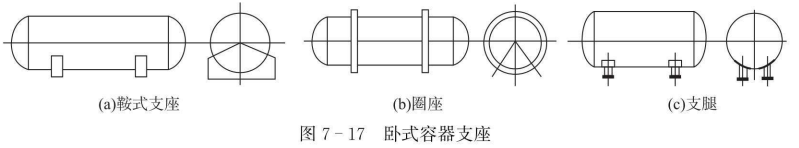

臥式容器支座一般分為鞍式、圈式和支腿式三種，如圖7一17所示。其中應用最普遍的是鞍式支座，簡稱鞍座。因自身重力可能造成嚴重?fù)锨拇笾睆奖”谌萜骱驼婵杖萜骺刹?/span>用圈式支座。支腿式結構簡單，一般只用于小型臥式設備。

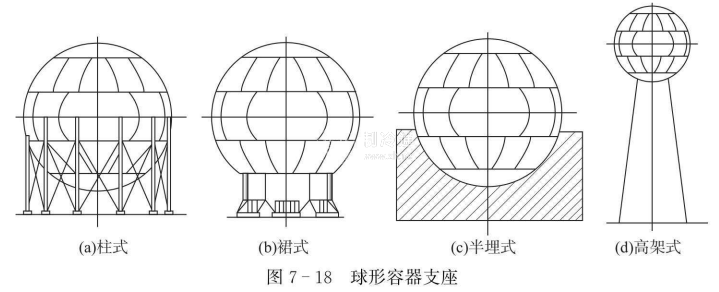

球形容器支座有柱式、裙式、半埋式和高架式四種，如圖7一18所示。現在還沒有標準化.此類支座設計要與球罐本體設計同時進行。

支座形式是根據設備的重量、結構、承載類型(風載荷、地震載荷、偏心載荷或沖擊載荷等)、外部機械載荷情況(如外接管道施加的力或彎矩)和維修等要求來選定的。不論何種支座，都應滿足以下兩點要求:①承托容器的支座本身不失效，即強度是安全的，剛度是足夠的;②固定支座的設備殼體不失效，即連接支座的殼體局部應力必須在許可的范圍內。

JB/T 4712 - 2007《容器支座》包含鞍式支座、腿式支座、耳式支座和支撐式支座等四個部分。
