C類焊接接頭

球冠形封頭、平蓋、管板與圓筒非對(duì)接連接的接頭，法蘭與殼體或接管連接的接頭，內(nèi)封頭與圓筒的搭接接頭，以及多層包扎容器層板層縱向接頭，均屬于C類焊接接頭，但依規(guī)定為A,B類的焊接接頭除外。

C類焊接接頭的焊接結(jié)構(gòu)特點(diǎn):

(1)要求全焊透的C類接頭，雙面焊時(shí)背面必須清根;單面焊時(shí)，根部應(yīng)采用氫弧焊打底工藝或背面加墊方式。

(2)為減小角焊縫焊趾部位的應(yīng)力集中，角焊縫表面可按要求加工成圓角，做到焊縫與母材圓滑過(guò)渡。

(3)角焊縫焊角高度，在圖樣無(wú)規(guī)定時(shí)，取焊件中較薄者的厚度。

D類焊接接頭

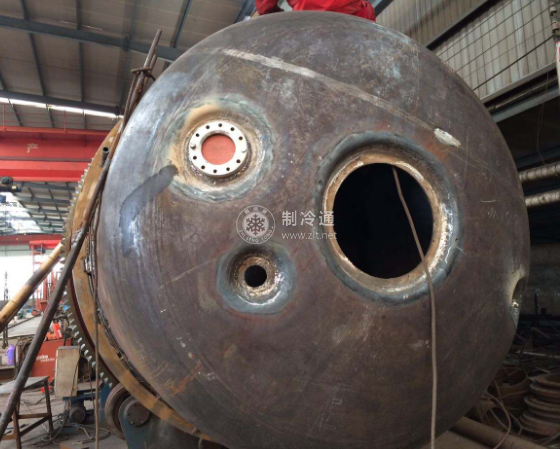

接管(包括人孔圓筒)、凸緣、補(bǔ)強(qiáng)圈等與殼體連接的接頭，均屬D類焊接接頭，但規(guī)定為A、B、C類的焊接接頭除外。

在壓力容器結(jié)構(gòu)中，D類焊接接頭的受力條件要比A,B類接頭復(fù)雜得多。殼體上的接管開孔，不但會(huì)造成殼體強(qiáng)度的削弱，而且在開孔邊緣還會(huì)引起相當(dāng)高的應(yīng)力集中，且開孔直徑越大，這種不利影響就越嚴(yán)重，特別對(duì)于承受交變載荷的壓力容器、厚壁壓力容器、低溫壓力容器以及高強(qiáng)度鋼制壓力容器，這種影響更為突出。

D類焊接接頭的焊接要求如下:

(1)對(duì)于截面全焊透的D類T形接頭和角接接頭，應(yīng)從焊接工藝方面提出要求，以保證接頭全焊透，如采用氯弧焊打底或從背面用碳弧氣刮清焊接部位。

(2) D類接頭的焊腳尺寸:在圖樣無(wú)規(guī)定時(shí)，取焊件中較薄者的厚度。補(bǔ)強(qiáng)圈的焊腳:當(dāng)補(bǔ)強(qiáng)圈的厚度不小于8mm時(shí)，其焊腳等于補(bǔ)強(qiáng)圈厚度的70%，且不小于8mm。

(3) D類接頭焊縫應(yīng)與母材呈圓滑過(guò)渡，以避免應(yīng)力集中。

E類焊接接頭

613150. 1-2011中規(guī)定，非受壓元件與受壓元件的連接接頭為E類焊接接頭。E類焊接頭一般應(yīng)采取連續(xù)焊，根據(jù)具體情況可采用角焊縫、部分焊透、全焊透等結(jié)構(gòu)形式。
