絕緣電限表又稱絕緣搖表、兆歐表，它是一種簡便、常用的測量高電阻的直讀式電工儀表，一般用來測量電路、電動機繞組、電源線等的絕緣電阻。

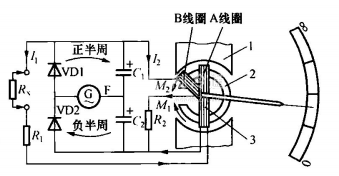

絕緣電阻表主要由高壓直流電源和磁電式流比計兩部分構成，如圖1- 26所示。絕緣電阻表的高壓直流電源由手搖交流發電機F,整流二極管VD1, VD2和電容器C1、C2幾等元器件組成。磁電式流比計是一種特殊形式的磁電測量機構。

交流發電機F轉動時，交流電的正半周電流通過VD1對C1充電;負半周時，VD1不導通，交流電流通過VD2對C2充電，這樣，在C1、 C2串聯電容的兩端便形成了直流高電壓。手搖發電機等產生的直流高電壓，一路經B線圈和限流電阻R2形成I2電流;另一路經被測電阻Rx、限流電阻R1以及A線圈形成I1電流。Rx被測電阻末接上時，A線圈中的電流為零，B線圈中的電流I2在永久磁鐵磁場的作用下產生逆時針方向的轉動力矩M2,轉動到C形鐵芯的缺口處時停止，這時指針處于電阻刻度的無窮大處。當接上被測電阻Rx時，A線圈中的電流I1在永久磁鐵磁場的作用下產生順時針方向的轉動力矩M1。當M1、M2兩個轉動力矩相等時，線圈停止轉動，指針即指出被測電阻Rx的電阻值。磁電式流比計指針的偏轉是由A, B線圈通過電流I1、I2所形成的。只要被測電阻Rx不變，I1和I2電流的大小雖然與高電壓的高低有關，但是I1和I2的比值不變。手搖發電機供給的電壓稍有高低變化時，通過A, B線圈中的電流I1、I2將同時按比例增加或減少，致使指針的阻值讀數仍維持不變。
