旋片式真空泵(簡稱旋片泵)是目前使用最多的真空泵。其工作壓力范圍為1.33 × 10ˉ2-101325Pa，屬于低真空泵。可以單獨使用，也可以作為其他高真空泵或超高真空泵的前級泵。廣泛地應用于制冷空調、冶金、機電、軍工、石化、輕工、醫藥等行業和科研部門。

旋片泵多為中小型泵。旋片泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。

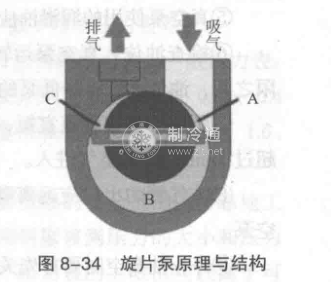

旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切(二者有很小的間隙)，轉子槽內裝有帶彈簧的兩個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。兩個旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A, B, C三部分，當轉子按順時針方向旋轉時，與吸氣口相通的空間A的容積是逐漸增大的，正處于吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處于排氣過程。居中的空間B的容積也是逐漸減小的，正處于壓縮過程。由于空間A的容積是逐漸增大(即膨脹)，氣體壓力降低，泵的入口處外部氣體壓力大于空間A內的壓力，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最后與排氣口相通。當被壓縮氣體超過排氣壓力時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中(圖8-34)。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級)，由低真空級抽走，再經低真空級壓縮后排至大氣中.即組成了雙級泵。這時總的壓縮比由兩級來負擔，因而提高了極限真空度。

    旋片泵的抽速與入口壓力的關系規定如下：在入口壓力為1333Pa、 1.33Pa和1.33 x 10ˉ1Pa下，其抽速值分別不得低于泵的名義抽速的95%, 50%和20%。

    旋片泵可以抽除密封容器中的干燥氣體，如附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高、對金屬有腐蝕性、對泵油會起化學反應以及含有顆粒塵埃的氣體。
