缸套的作用是與活塞及氣閥配合后，組成可以變化的容積，在其內要完成氣體的膨脹、吸氣、壓縮和排氣四個工作過程。

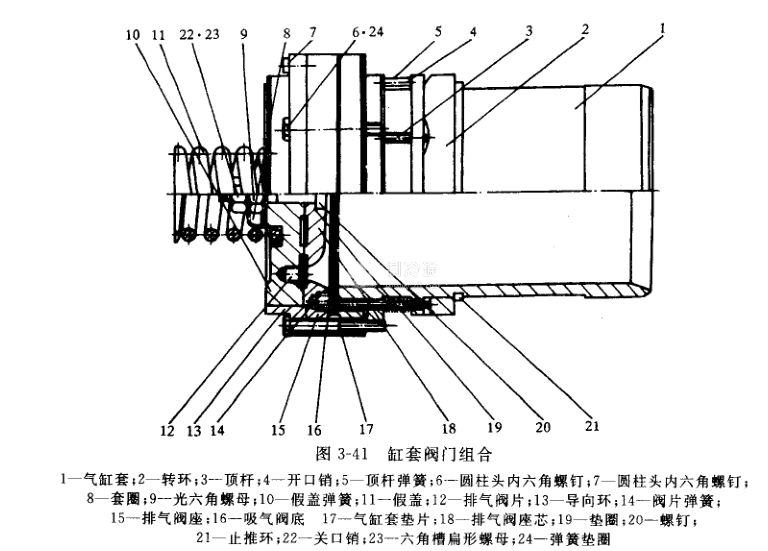

缸套的構造可參閱圖3-41。

    缸套的要求主要有：

    ①缸套采用HT20-40或HT25-47鑄成，并對內缸壁進行耐磨鍍鉻的表面處理，或氮化等。

    ②工作鏡面加工一般在精鏜后再珩磨，粗糙度應為Ra0.4，并加工出寬l0~16um，深4-6.5um、間距20~30um、夾角22°~23°的網狀絲紋。

    ③氣缸的橢圓度和錐度均不大于二級精度直徑公差的一半，氣缸配合面與氣缸軸線的垂直度<0. 02/100。

    ④內壁硬度為HB190-241。

    ⑤缸的直徑公差一般按二級精度要求。

⑥應承受住3MPa的水壓和2MPa的氣壓。

⑦閥口及與外閥座配合的密封面都要研磨到Ra0.4。

⑧為了不用脹圈套安裝活塞，內壁下部做成下大上小的喇叭口型。
