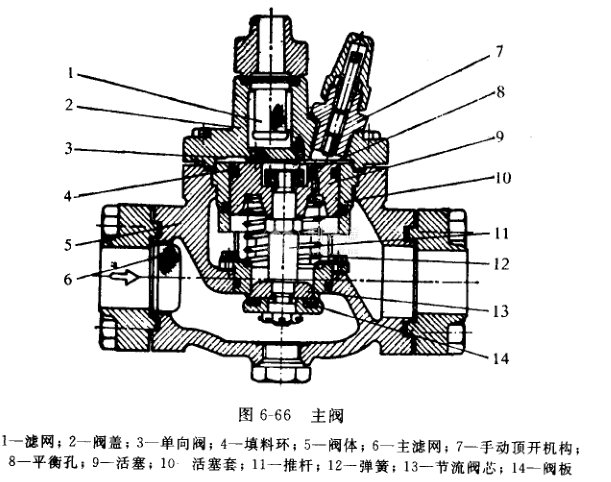

主閥的結構見圖6-66，主要零件有：閥體、閥蓋、閥芯、活塞桿、活塞、活塞套和彈簧等。閥體上(或閥蓋上)有手動頂桿，必要時可用頂桿將活塞頂起，使常閉型主閥閥芯開啟；常開型主閥必要時也可以用頂桿將閥芯關閉，活塞上有直徑lmm的平衡孔。

    閥體用法蘭與管道連接，導管用螺釘連接，主管濾網被活塞套壓住，導管小池網被螺母壓住。

    其工作原理以液體常閉型主閥為例，活塞上腔經導壓閥接至較主閥進口幾力低l8kPa處，若導閥開啟，則活塞上腔降壓，因活塞下部對上部的壓差作用，克服彈簧力和活塞自重將活塞頂起，則打開主閥口；若導閥關閉，則高壓液體通過活塞上φ1mm平衡孔使上腔增壓，使活塞上下壓力平衡，在自重和彈簧力作用下，主閥芯下落而關閉主閥口。

    主閥安裝注意事項：

    ①主閥在拆檢時，應清除臟物洗滌干凈，有的部位不宜隨便拆開，如塞活組件除非生銹，一般不拆。

    ②主閥靠自重和彈力關閉，安裝時要注意正、側兩個方向垂直吊線，以保證閥體水平。

    ③主閥的焊接、螺紋連接等均注意廠家使用說明。

    ④液用主閥的導壓通道接向閥后的出日方向(減壓開啟或關閉)；氣用主閥的導壓通道接向閥前進口方向(加壓開啟或關閉)。

    ⑤主閥接人管道后主要觀察有無滲漏，有泄漏則有“絲絲”聲音。主閥裝在液管作供液用

時.有泄漏閥口處會結霜或結露。

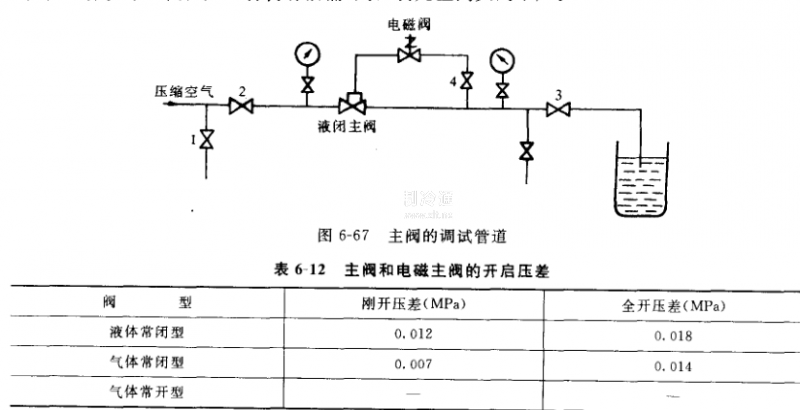

    主閥性能試驗如圖6-67所示，主要檢驗在規定的壓差(見表6-12)時，能否開啟或關閉。閥2和閥3為主管調壓閥，閥1為旁通閥。當管路有滲漏時，可用閥4來鑒別是主閥漏還是導閥漏。當閥4關閉后，如主管仍有泄漏，則證明是主閥關閉不嚴。
