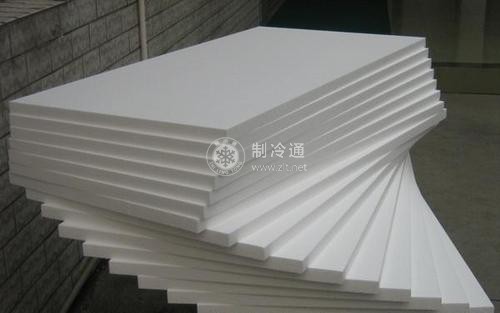

EPS保溫泡沫塑料的生產包括EPS珠粒的制備、預發泡和熟化3個步驟。EPS珠粒的制備方法有一步法、一步半法和二步法。3種方法所得到的可發性PS珠粒的相對分子質量存在差異，二步法最高，一步法最低，一步半法居中。EPS珠粒是在樹脂生產廠家生產。對于生產EPS保溫板的廠家可直接從EPS珠粒樹脂生產廠家訂購某一型號的樹脂即可，不需要自己生產EPS珠粒。
預發泡是指加熱使EPS珠粒膨脹到一定程度，以使成型制品的密度更小。預發泡的方式有間歇法和連續法兩種。預發泡的加熱方法有水蒸氣、熱水、熱空氣和紅外線4種方式，其中以水蒸氣加熱方式應用最為廣泛。采用水蒸氣加熱預發泡時，發泡劑汽化，使得EPS珠粒膨脹，形成互不連通的氣孔，同時水蒸氣也大量滲透到泡孔中，增加了泡孔的總壓力。此時，發泡劑汽化的氣體也要從泡孔中逸出一部分。兩方面綜合平衡的結果:水蒸氣滲透到泡孔內的速度遠遠大于發泡劑汽化的氣體從泡孔內向外逃逸的速度。這樣，使得EPS珠粒實際生產中的發泡倍數(50倍)比理論發泡倍數(26倍)要大得多。
EPS珠粒預膨脹物的熟化是指經預發泡后膨脹的珠粒在空氣中一定溫度條件下暴露一段時間。熟化的目的是讓空氣滲透到預膨脹物中去，以便成型時能進一步膨脹。當制品的密度小于0.065g/cm3時，預聚物珠粒必須熟化;當制品的密度大于0.065g/cm3時，預聚物珠粒可以不熟化。
