（1）空冷冷凝器

    空冷冷凝器在商用系統中很常見，冷卻水可能太貴或具有腐蝕。小型機組采用熱氣流的靜態(自然對流)冷凝器。

    大型冷凝器采用大風機冷卻，風機裝在電動機上或外部驅動機組的壓縮機飛輪上。大型封閉機組冷凝器使用單獨電動機驅動風機。選用空冷冷凝器時，冷凝溫度和壓力是選擇的依據。

    空冷冷凝器周圍加裝金屬罩，可以提高風機效率。空氣被吸入、誘導(導入)或強制流過冷凝器。這些冷凝器具有翅片，經常是兩排或三排管，采用各種形狀的翅片和排列。

    為了冷卻壓縮機蓋和閥門，有時采用兩臺空冷冷凝器。制冷劑離開壓縮機先通過一臺冷凝器，然后，返回電動機壓縮機使之冷卻。再流到第二臺冷凝器，被冷卻至液態。

(2) 水冷冷凝器

許多大型商用冷凍機組使用水冷冷凝器，這種冷凝器按三種方式制造：①殼管式；②殼盤管式；③套管式。

    第一種類型，制冷劑蒸氣直接從壓縮機進入罐或殼體，同時，水直接在直管中穿過罐或殼體。第二種類型同樣采用殼體，但水在盤管中流動。

    第三種類型使用雙管—一根在另一根里面。制冷劑單程通過外管，同時冷凝器中的水以反方向流過內管。

    水流速大于2m/s，但不超過3m/s。如果流速太快，水帶走氧化物層。造成點蝕。如果水流速低于1 m/s，將產生銹垢。

水冷壓縮機有時與水冷冷凝器一起使用。通常水先流過冷凝器，然后通過氣缸蓋，最后排走。水量由自動水閥調節。

    (3)蒸發式冷凝器

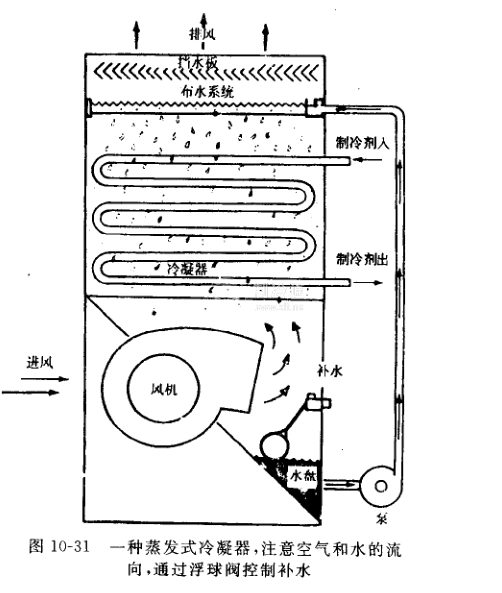

蒸發式冷凝器系統將制冷劑送到類似冷卻塔的冷凝器。在這個系統中，正如“蒸發式”所暗示的，水被噴射或滴流在冷凝器上，這樣就使之冷卻。水循環僅僅在冷凝器箱體內，見圖10-31。

    通常，蒸發式冷凝器被安裝在室外。但是，如果風道伸到室外.它也可以放置在室內。

    一些系統，水泵將水送至高于冷凝器的水槽中。然后水滴流過盤管，同時空氣也強制通過。溫控器可以被用來控制水流量。一旦冷凝機組運行，風扇便把氣流吹送到冷凝器上。

    當冷凝器溫度達到27℃或更高時，冷凝器不能僅靠空氣冷卻，而須通過溫控器開啟水冷卻裝置。

    一些機組通過管路使制冷劑從貯液器出口(液管)通過蒸發式冷凝器.以達到制冷劑過冷。過冷可使制冷劑溫度降低6℃，當溫度達到7℃或更低，水被切斷。但是，冷凝器依然作為空冷冷凝器運行。

    一些建筑物內有貯水裝置。為防止冰凍，貯水裝置必須有足夠的容積貯存全系統的水。風閥在室外氣溫降低時，用以減少空氣流量。
